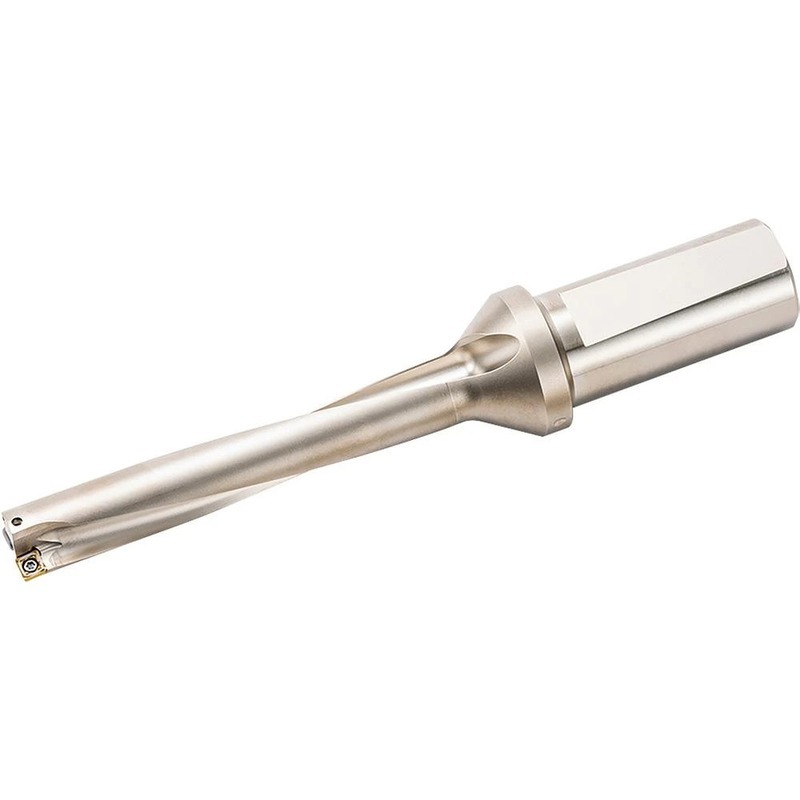

Drv - foret à plaquettes 6xd
DESCRIPTIF PRODUIT
Gamme de perçage de 2D à 6D et 4 types de brise-copeaux pour diverses applications d’usinage. Usinage à grande vitesse et à haute efficacité grâce à la combinaison d’une plaquette CVD extérieure et d’une plaquette PVD intérieure. Grande rigidité et résistance au broutage. Bague de chanfreinage DRV.
Profondeur de perçage 6xD
Affina la tua ricerca selezionando le caratteristiche desiderate nella tabella

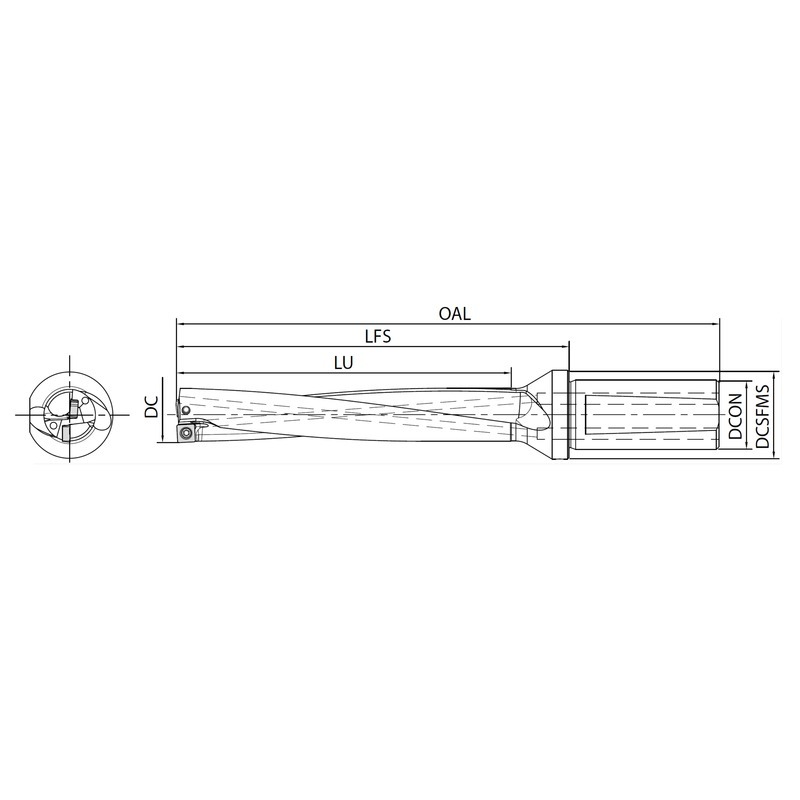

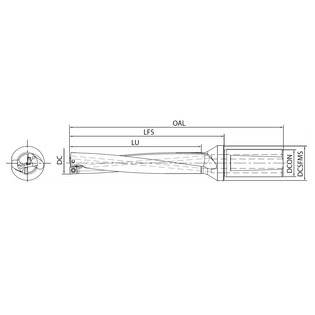

Référence
DC
OAL
LFS
LU
DCON
DCSFMS
Décalage radial max. (mm)
Plaquettes à utiliser
Référence :
S20-DRV120M-6-03
DC :
12
OAL :
130
LFS :
87
LU :
72
DCON :
20
DCSFMS :
27
Décalage radial max. (mm) :
+0.25
Plaquettes à utiliser :
extérieure LCMT030203--E / intérieure LCMT030205--I
Référence :
S20-DRV130M-6-03
DC :
13
OAL :
136
LFS :
93
LU :
78
DCON :
20
DCSFMS :
27
Décalage radial max. (mm) :
+0.15
Plaquettes à utiliser :
extérieure LCMT030203--E / intérieure LCMT030205--I
Référence :
S20-DRV140M-6-04
DC :
14
OAL :
148
LFS :
105
LU :
84
DCON :
20
DCSFMS :
27
Décalage radial max. (mm) :
+0.40
Plaquettes à utiliser :
extérieure SCMT040205--E / intérieure SCMT040209--I
Référence :
S20-DRV150M-6-04
DC :
15
OAL :
154
LFS :
111
LU :
90
DCON :
20
DCSFMS :
27
Décalage radial max. (mm) :
+0.30
Plaquettes à utiliser :
extérieure SCMT040205--E / intérieure SCMT040209--I
Référence :
S25-DRV160M-6-05
DC :
16
OAL :
174
LFS :
120
LU :
96
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.40
Plaquettes à utiliser :
extérieure SCMT050205--E / intérieure SCMT050210--I
Référence :
S25-DRV170M-6-05
DC :
17
OAL :
180
LFS :
126
LU :
102
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.30
Plaquettes à utiliser :
extérieure SCMT050205--E / intérieure SCMT050210--I
Référence :
S25-DRV180M-6-05
DC :
18
OAL :
186
LFS :
132
LU :
108
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.20
Plaquettes à utiliser :
extérieure SCMT050205--E / intérieure SCMT050210--I
Référence :
S25-DRV190M-6-06
DC :
19
OAL :
189
LFS :
135
LU :
114
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.65
Plaquettes à utiliser :
extérieure SCMT060205--E / intérieure SCMT060210--I
Référence :
S25-DRV200M-6-06
DC :
20
OAL :
195
LFS :
141
LU :
120
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.55
Plaquettes à utiliser :
extérieure SCMT060205--E / intérieure SCMT060210--I
Référence :
S25-DRV210M-6-06
DC :
21
OAL :
201
LFS :
147
LU :
126
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.45
Plaquettes à utiliser :
extérieure SCMT060205--E / intérieure SCMT060210--I
Référence :
S25-DRV220M-6-06
DC :
22
OAL :
207
LFS :
153
LU :
132
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.30
Plaquettes à utiliser :
extérieure SCMT060205--E / intérieure SCMT060210--I
Référence :
S25-DRV230M-6-07
DC :
23
OAL :
213
LFS :
159
LU :
138
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.80
Plaquettes à utiliser :
extérieure SCMT070305--E / intérieure SCMT070310--I
Référence :
S25-DRV240M-6-07
DC :
24
OAL :
219
LFS :
165
LU :
144
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.70
Plaquettes à utiliser :
extérieure SCMT070305--E / intérieure SCMT070310--I
Référence :
S25-DRV250M-6-07
DC :
25
OAL :
225
LFS :
171
LU :
150
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.60
Plaquettes à utiliser :
extérieure SCMT070305--E / intérieure SCMT070310--I
Référence :
S25-DRV260M-6-07
DC :
26
OAL :
231
LFS :
177
LU :
156
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.45
Plaquettes à utiliser :
extérieure SCMT070305--E / intérieure SCMT070310--I
Référence :
S32-DRV270M-6-09
DC :
27
OAL :
244
LFS :
185
LU :
162
DCON :
32
DCSFMS :
41
Décalage radial max. (mm) :
+1.05
Plaquettes à utiliser :
extérieure SCMT090405--E / intérieure SCMT090410--I
Référence :
S32-DRV280M-6-09
DC :
28
OAL :
250
LFS :
191
LU :
168
DCON :
32
DCSFMS :
41
Décalage radial max. (mm) :
+0.95
Plaquettes à utiliser :
extérieure SCMT090405--E / intérieure SCMT090410--I
Référence :
S32-DRV290M-6-09
DC :
29
OAL :
256
LFS :
197
LU :
174
DCON :
32
DCSFMS :
41
Décalage radial max. (mm) :
+0.85
Plaquettes à utiliser :
extérieure SCMT090405--E / intérieure SCMT090410--I
Référence :
S32-DRV300M-6-09
DC :
30
OAL :
262
LFS :
203
LU :
180
DCON :
32
DCSFMS :
41
Décalage radial max. (mm) :
+0.75
Plaquettes à utiliser :
extérieure SCMT090405--E / intérieure SCMT090410--I
Référence :
S32-DRV310M-6-09
DC :
31
OAL :
268
LFS :
209
LU :
186
DCON :
32
DCSFMS :
41
Décalage radial max. (mm) :
+0.60
Plaquettes à utiliser :
extérieure SCMT090405--E / intérieure SCMT090410--I
Référence :
S32-DRV320M-6-09
DC :
32
OAL :
274
LFS :
215
LU :
192
DCON :
32
DCSFMS :
41
Décalage radial max. (mm) :
+0.50
Plaquettes à utiliser :
extérieure SCMT090405--E / intérieure SCMT090410--I
Référence :
S40-DRV330M-6-11
DC :
33
OAL :
293
LFS :
224
LU :
198
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+1.25
Plaquettes à utiliser :
extérieure SCMT110406--E / intérieure SCMT110410--I
Référence :
S40-DRV340M-6-11
DC :
34
OAL :
299
LFS :
230
LU :
204
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+1.15
Plaquettes à utiliser :
extérieure SCMT110406--E / intérieure SCMT110410--I
Référence :
S40-DRV350M-6-11
DC :
35
OAL :
305
LFS :
236
LU :
210
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+1.00
Plaquettes à utiliser :
extérieure SCMT110406--E / intérieure SCMT110410--I
Référence :
S40-DRV360M-6-11
DC :
36
OAL :
311
LFS :
242
LU :
216
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+0.90
Plaquettes à utiliser :
extérieure SCMT110406--E / intérieure SCMT110410--I
Référence :
S40-DRV370M-6-11
DC :
37
OAL :
317
LFS :
248
LU :
222
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+0.80
Plaquettes à utiliser :
extérieure SCMT110406--E / intérieure SCMT110410--I
Référence :
S40-DRV380M-6-11
DC :
38
OAL :
323
LFS :
254
LU :
228
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+0.65
Plaquettes à utiliser :
extérieure SCMT110406--E / intérieure SCMT110410--I
Référence :
S40-DRV390M-6-11
DC :
39
OAL :
329
LFS :
260
LU :
234
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+0.55
Plaquettes à utiliser :
extérieure SCMT110406--E / intérieure SCMT110410--I
Référence :
S40-DRV400M-6-14
DC :
40
OAL :
341
LFS :
272
LU :
240
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+1.75
Plaquettes à utiliser :
extérieure SCMT140508--E / intérieure SCMT140510--I
Référence :
S40-DRV410M-6-14
DC :
41
OAL :
347
LFS :
278
LU :
246
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+1.60
Plaquettes à utiliser :
extérieure SCMT140508--E / intérieure SCMT140510--I
Référence :
S40-DRV420M-6-14
DC :
42
OAL :
353
LFS :
284
LU :
252
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+1.50
Plaquettes à utiliser :
extérieure SCMT140508--E / intérieure SCMT140510--I
Référence :
S40-DRV430M-6-14
DC :
43
OAL :
359
LFS :
290
LU :
258
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+1.40
Plaquettes à utiliser :
extérieure SCMT140508--E / intérieure SCMT140510--I
Référence :
S40-DRV440M-6-14
DC :
44
OAL :
365
LFS :
296
LU :
264
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+1.30
Plaquettes à utiliser :
extérieure SCMT140508--E / intérieure SCMT140510--I
Référence :
S40-DRV450M-6-14
DC :
45
OAL :
371
LFS :
302
LU :
270
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+1.15
Plaquettes à utiliser :
extérieure SCMT140508--E / intérieure SCMT140510--I
Référence :
S50-DRV500M-6-17
DC :
50
OAL :
398
LFS :
329
LU :
300
DCON :
50
DCSFMS :
59
Décalage radial max. (mm) :
+2.10
Plaquettes à utiliser :
extérieure SCMT170608--E / intérieure SCMT170610--I
Référence :
S50-DRV550M-6-17
DC :
55
OAL :
428
LFS :
359
LU :
330
DCON :
50
DCSFMS :
59
Décalage radial max. (mm) :
+1.50
Plaquettes à utiliser :
extérieure SCMT170608--E / intérieure SCMT170610--I
Référence :
S50-DRV600M-6-17
DC :
60
OAL :
458
LFS :
389
LU :
360
DCON :
50
DCSFMS :
64
Décalage radial max. (mm) :
+0.95
Plaquettes à utiliser :
extérieure SCMT170608--E / intérieure SCMT170610--I
