993 - hss-e, court
DESCRIPTIF PRODUIT

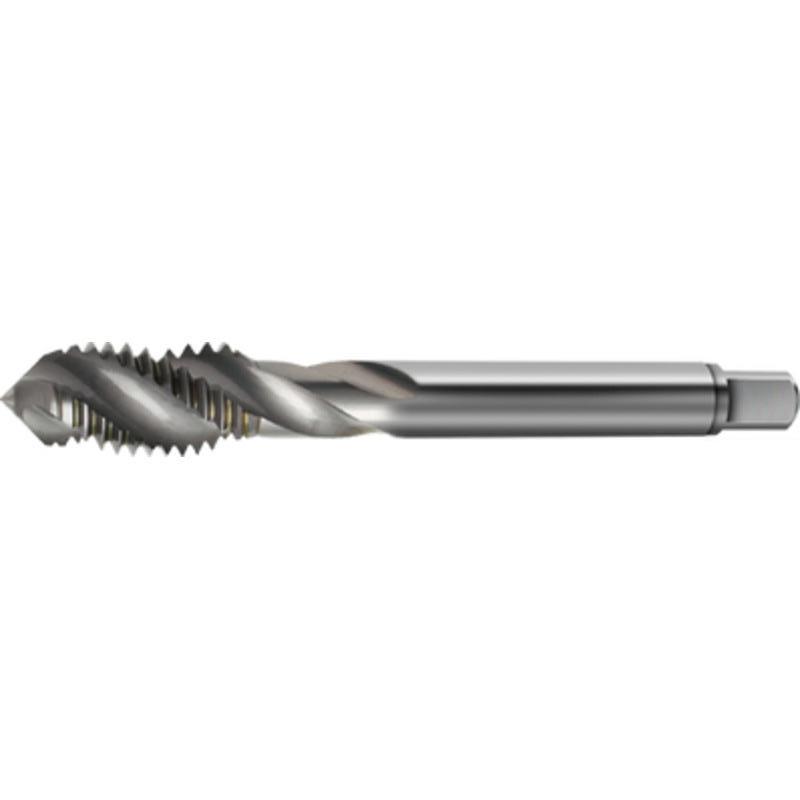

Tarauds machine p. filetage métr. ISO / ISO2/6H / 3xD / DIN 352 / DIN 2184-2 / HSS-E / poli / Type: N R40 / Forme: C / Trous borgnes / Sens de coupe: à droite
Pour aciers < 800 N/mm²
Informations techniques
Profondeur de coupe
Type de perçage
Surface
Norme
Type de filetage
Tolérance du filet
2xD
Trous borgnes
poli
DIN 352
M
ISO2/6H
Affinez votre recherche en sélectionnant les caractéristiques souhaitées dans le tableau
Référence
Code EAN
N° de code
Ø extérieur (mm)
Ø avant trou (mm)
Ø attachement (mm)
Nombre arêtes
Longueur utile (mm)
Longueur goujure (mm)
Filetage
Pas (mm)
Longueur totale (mm)
Longueur dépassement (mm)
Référence :
993 2.000
Code EAN :
4031093272957
N° de code :
2.000
Ø extérieur (mm) :
2.040
Ø avant trou (mm) :
1.60
Ø attachement (mm) :
2.800
Nombre arêtes :
3
Longueur utile (mm) :
8.000
Longueur goujure (mm) :
14.000
Filetage :
M2
Pas (mm) :
0.400
Longueur totale (mm) :
36.000
Longueur dépassement (mm) :
17.000
Référence :
993 2.600
Code EAN :
4031093272995
N° de code :
2.600
Ø extérieur (mm) :
2.640
Ø avant trou (mm) :
2.15
Ø attachement (mm) :
2.800
Nombre arêtes :
3
Longueur utile (mm) :
9.000
Longueur goujure (mm) :
13.000
Filetage :
M2,6
Pas (mm) :
0.450
Longueur totale (mm) :
40.000
Longueur dépassement (mm) :
21.000
Référence :
993 3.000
Code EAN :
4031093273008
N° de code :
3.000
Ø extérieur (mm) :
3.040
Ø avant trou (mm) :
2.50
Ø attachement (mm) :
3.500
Nombre arêtes :
3
Longueur utile (mm) :
18.000
Longueur goujure (mm) :
14.000
Filetage :
M3
Pas (mm) :
0.500
Longueur totale (mm) :
40.000
Longueur dépassement (mm) :
21.000
Référence :
993 4.000
Code EAN :
4031093273022
N° de code :
4.000
Ø extérieur (mm) :
4.050
Ø avant trou (mm) :
3.30
Ø attachement (mm) :
4.500
Nombre arêtes :
3
Longueur utile (mm) :
21.000
Longueur goujure (mm) :
17.000
Filetage :
M4
Pas (mm) :
0.700
Longueur totale (mm) :
45.000
Longueur dépassement (mm) :
25.000
Référence :
993 5.000
Code EAN :
4031093273046
N° de code :
5.000
Ø extérieur (mm) :
5.060
Ø avant trou (mm) :
4.20
Ø attachement (mm) :
6.000
Nombre arêtes :
3
Longueur utile (mm) :
24.000
Longueur goujure (mm) :
20.000
Filetage :
M5
Pas (mm) :
0.800
Longueur totale (mm) :
50.000
Longueur dépassement (mm) :
30.000
Référence :
993 6.000
Code EAN :
4031093273053
N° de code :
6.000
Ø extérieur (mm) :
6.060
Ø avant trou (mm) :
5.00
Ø attachement (mm) :
6.000
Nombre arêtes :
3
Longueur utile (mm) :
27.000
Longueur goujure (mm) :
23.000
Filetage :
M6
Pas (mm) :
1.000
Longueur totale (mm) :
56.000
Longueur dépassement (mm) :
35.000
Référence :
993 8.000
Code EAN :
4031093273077
N° de code :
8.000
Ø extérieur (mm) :
8.070
Ø avant trou (mm) :
6.80
Ø attachement (mm) :
6.000
Nombre arêtes :
3
Longueur utile (mm) :
32.000
Longueur goujure (mm) :
28.000
Filetage :
M8
Pas (mm) :
1.250
Longueur totale (mm) :
63.000
Longueur dépassement (mm) :
41.000
Référence :
993 10.000
Code EAN :
4031093273091
N° de code :
10.000
Ø extérieur (mm) :
10.070
Ø avant trou (mm) :
8.50
Ø attachement (mm) :
7.000
Nombre arêtes :
3
Longueur utile (mm) :
36.000
Longueur goujure (mm) :
32.000
Filetage :
M10
Pas (mm) :
1.500
Longueur totale (mm) :
70.000
Longueur dépassement (mm) :
47.000
Référence :
993 12.000
Code EAN :
4031093273114
N° de code :
12.000
Ø extérieur (mm) :
12.080
Ø avant trou (mm) :
10.20
Ø attachement (mm) :
9.000
Nombre arêtes :
3
Longueur utile (mm) :
40.000
Longueur goujure (mm) :
36.000
Filetage :
M12
Pas (mm) :
1.750
Longueur totale (mm) :
75.000
Longueur dépassement (mm) :
43.000
Référence :
993 16.000
Code EAN :
4031093273138
N° de code :
16.000
Ø extérieur (mm) :
16.090
Ø avant trou (mm) :
14.00
Ø attachement (mm) :
12.000
Nombre arêtes :
3
Longueur utile (mm) :
45.000
Longueur goujure (mm) :
41.000
Filetage :
M16
Pas (mm) :
2.000
Longueur totale (mm) :
80.000
Longueur dépassement (mm) :
48.000
Référence :
993 22.000
Code EAN :
4031093273169
N° de code :
22.000
Ø extérieur (mm) :
22.100
Ø avant trou (mm) :
19.50
Ø attachement (mm) :
18.000
Nombre arêtes :
4
Longueur utile (mm) :
50.000
Longueur goujure (mm) :
46.000
Filetage :
M22
Pas (mm) :
2.500
Longueur totale (mm) :
100.000
Longueur dépassement (mm) :
54.000
