3986 - ecrou 6 pans à embase din 6331 de précision
DESCRIPTIF PRODUIT

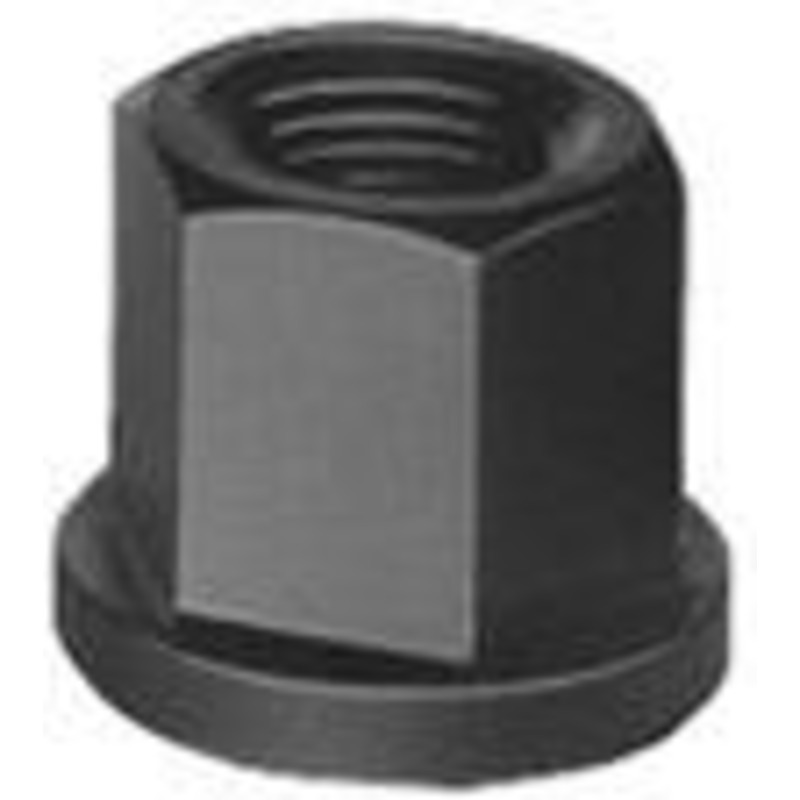

Écrou six pans haute précision à embase
Modèle : hauteur 1,5 d. Forgé et traité. Un côté avec embase, l'utilisation de rondelles plates n'est donc pas nécessaire si la taille de l'alésage ou de la fente de serrage le permet.
Matériau : acier traité, résistance 10.

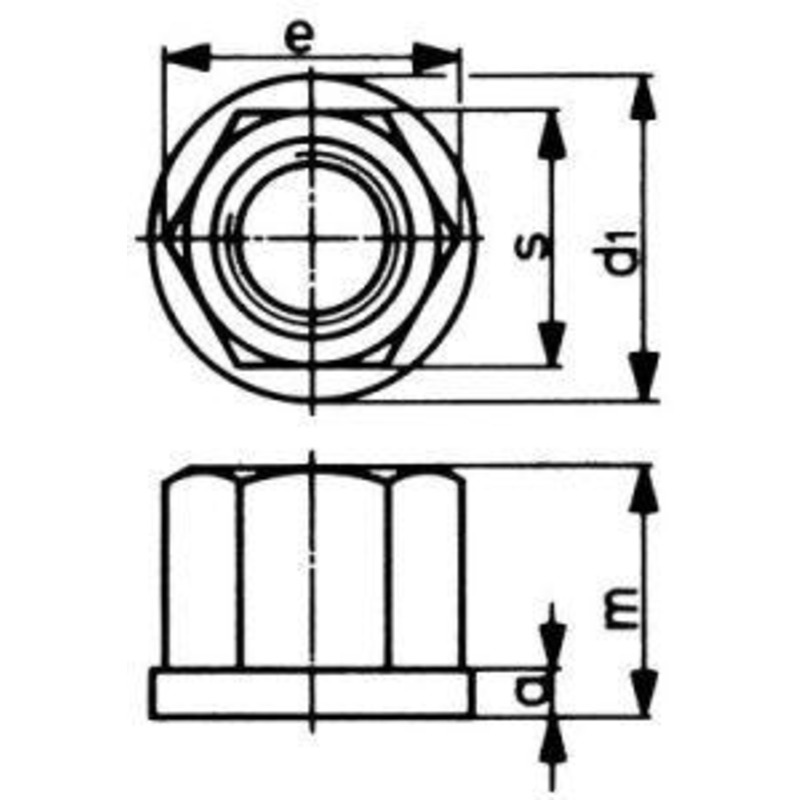

Affinez votre recherche en sélectionnant les caractéristiques souhaitées dans le tableau
Référence
Filetage
Cote s/plat six pans (mm)
Cote e (mm)
Hauteur m (mm)
Hauteur a (mm)
Ø d'embase (mm)
Référence :
6339860200
Filetage :
M8
Cote s/plat six pans (mm) :
13
Cote e (mm) :
14,4
Hauteur m (mm) :
12
Hauteur a (mm) :
3,5
Ø d'embase (mm) :
18
Référence :
6339860205
Filetage :
M10
Cote s/plat six pans (mm) :
16
Cote e (mm) :
17,8
Hauteur m (mm) :
15
Hauteur a (mm) :
4
Ø d'embase (mm) :
22
Référence :
6339860210
Filetage :
M12
Cote s/plat six pans (mm) :
18
Cote e (mm) :
20,03
Hauteur m (mm) :
18
Hauteur a (mm) :
4
Ø d'embase (mm) :
25
Référence :
6339860215
Filetage :
M16
Cote s/plat six pans (mm) :
24
Cote e (mm) :
26,8
Hauteur m (mm) :
24
Hauteur a (mm) :
5
Ø d'embase (mm) :
31
Référence :
6339860220
Filetage :
M18
Cote s/plat six pans (mm) :
27
Cote e (mm) :
30,1
Hauteur m (mm) :
27
Hauteur a (mm) :
5
Ø d'embase (mm) :
34
Référence :
6339860225
Filetage :
M20
Cote s/plat six pans (mm) :
30
Cote e (mm) :
33,5
Hauteur m (mm) :
30
Hauteur a (mm) :
6
Ø d'embase (mm) :
37
Référence :
6339860230
Filetage :
M24
Cote s/plat six pans (mm) :
36
Cote e (mm) :
40
Hauteur m (mm) :
36
Hauteur a (mm) :
6
Ø d'embase (mm) :
45
