3954 - sauterelle à tige coulissante modèle court
DESCRIPTIF PRODUIT

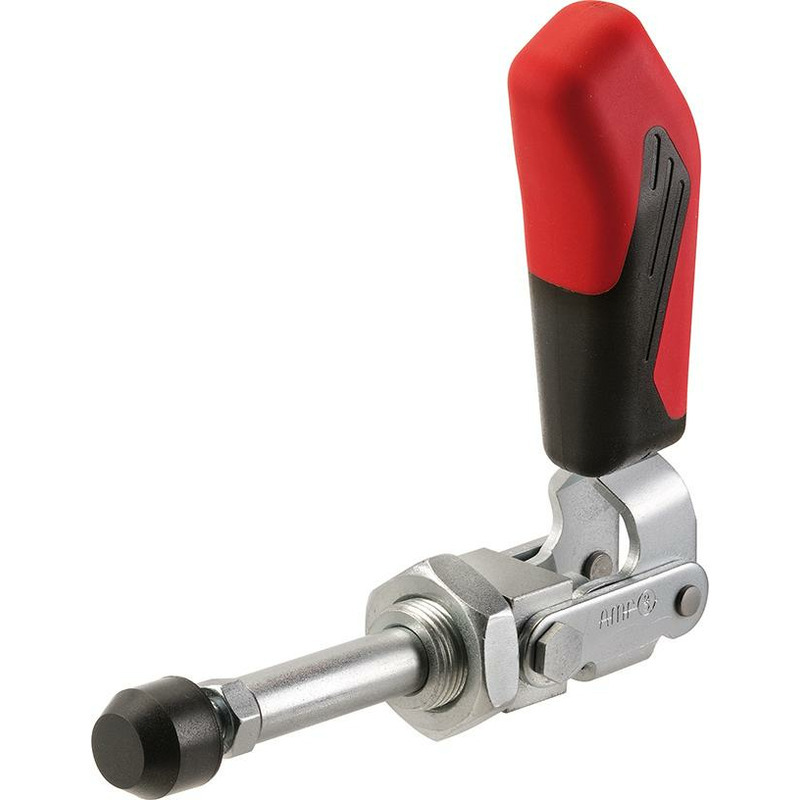

Sauterelle à tige coulissante, modèle court
Modèle : sauterelle poussée et tirée, modèle court. Long guidage de la tige coulissante avec filetage de fixation et écrou. Galvanisée et passivée. Rivets en acier inoxydable. Vis traitées. Articulations graissées. Manche ergonomique, résistant à l’huile, avec grand appui de la main et élément souple.
Livraison : complète avec vis de placage traitée et galvanisée.
Utilisable comme sauterelle poussée et tirée. Pour le montage sur des plaques de tôle. En plus, la sauterelle à tige coulissante peut être vissée dans les dispositif avec filetage frontal. Une fixation par bride au moyen de l'embase de face est possible.
Affinez votre recherche en sélectionnant les caractéristiques souhaitées dans le tableau

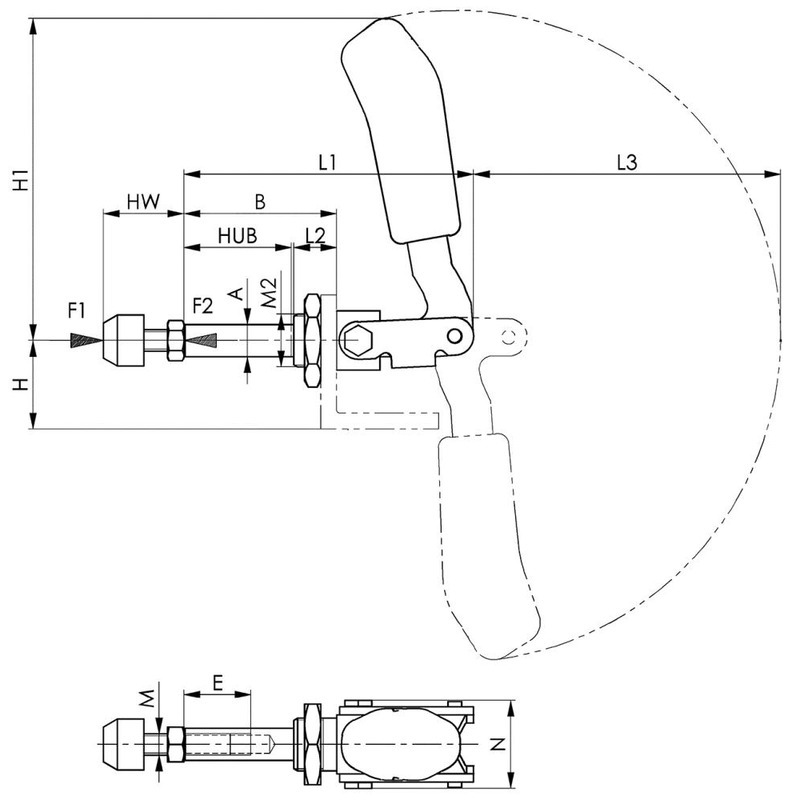

Référence
H
H1
Course
HW min.
HW max.
L1
L2
L3
M
M2
N
Taille
F1 (kN)
F2 (kN)
Vis de placage
Poids (g)
A
B
E
Référence :
6339540020
H :
24
H1 :
73
Course :
21,5
HW min. :
17
HW max. :
25
L1 :
68,5
L2 :
13
L3 :
68
M :
M6
M2 :
M16 x 1,5
N :
30,5
Taille :
2
F1 (kN) :
1
F2 (kN) :
1
Vis de placage :
M6 x 25
Poids (g) :
130
A :
10
B :
36
E :
15
Référence :
6339540030
H :
33
H1 :
123
Course :
40
HW min. :
22
HW max. :
35
L1 :
108
L2 :
16
L3 :
115
M :
M8
M2 :
M20 x 1,5
N :
33
Taille :
3
F1 (kN) :
2,5
F2 (kN) :
2,5
Vis de placage :
M8 x 35
Poids (g) :
320
A :
12
B :
57
E :
25
Référence :
6339540050
H :
37
H1 :
149
Course :
67
HW min. :
30
HW max. :
50
L1 :
175
L2 :
24
L3 :
139
M :
M12
M2 :
M24 x 1,5
N :
49
Taille :
5
F1 (kN) :
4
F2 (kN) :
4
Vis de placage :
M12 x 50
Poids (g) :
1200
A :
16
B :
92
E :
45
