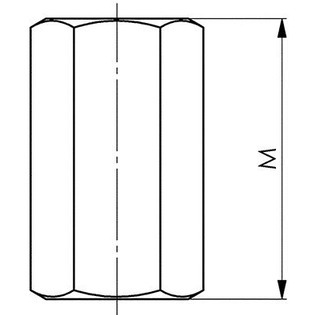

3908 - écrou allongé
DESCRIPTIF PRODUIT
Écrou allongé

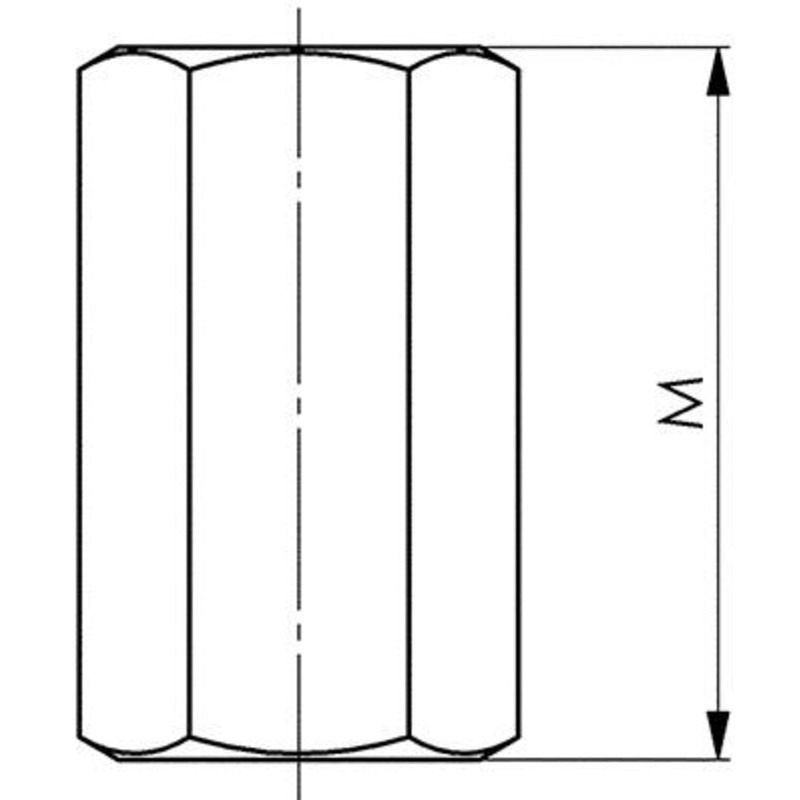

Modèle : hauteur 3 d. Les deux extrémités sont plates. Les vis s’engagent de chaque côté, longueur minimum de vissage 1 x d. Pour une résistance optimale, nous conseillons la 1/2 hauteur de l’écrou (1,5 x d).
Matériau : acier traité, résistance 10.
Sert d’élément de liaison entre deux goujons filetés ou entre les goujons filetés et les boulons pour rainures en T.
* ancienne norme DIN
Affinez votre recherche en sélectionnant les caractéristiques souhaitées dans le tableau
Référence
Filetage

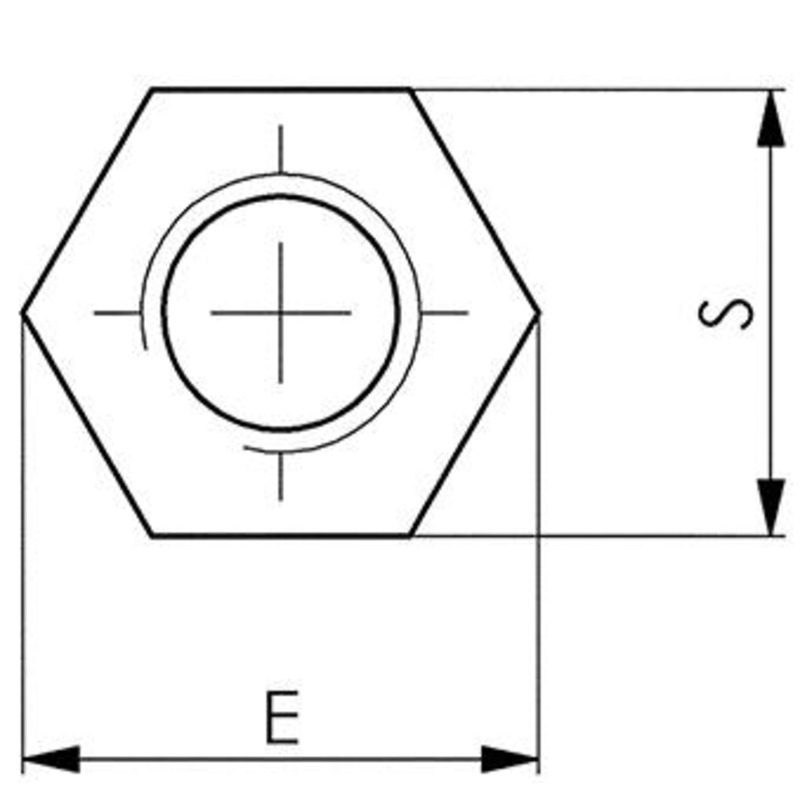

Cote s/plats (mm)
Cote E (mm)
Hauteur M (mm)
Référence :
6339080005
Filetage :
M6
Cote s/plats (mm) :
10
Cote E (mm) :
11,05
Hauteur M (mm) :
18
Référence :
6339080010
Filetage :
M8
Cote s/plats (mm) :
13
Cote E (mm) :
14,4
Hauteur M (mm) :
24
Référence :
6339080030
Filetage :
M10*
Cote s/plats (mm) :
17
Cote E (mm) :
18,9
Hauteur M (mm) :
30
Référence :
6339080050
Filetage :
M12*
Cote s/plats (mm) :
19
Cote E (mm) :
21,1
Hauteur M (mm) :
36
Référence :
6339080060
Filetage :
M14
Cote s/plats (mm) :
21
Cote E (mm) :
23,4
Hauteur M (mm) :
42
Référence :
6339080080
Filetage :
M16
Cote s/plats (mm) :
24
Cote E (mm) :
26,8
Hauteur M (mm) :
48
Référence :
6339080090
Filetage :
M18
Cote s/plats (mm) :
27
Cote E (mm) :
30,1
Hauteur M (mm) :
54
Référence :
6339080100
Filetage :
M20
Cote s/plats (mm) :
30
Cote E (mm) :
33,5
Hauteur M (mm) :
60
Référence :
6339080130
Filetage :
M24
Cote s/plats (mm) :
36
Cote E (mm) :
40
Hauteur M (mm) :
72
