3905 - lardon
DESCRIPTIF PRODUIT

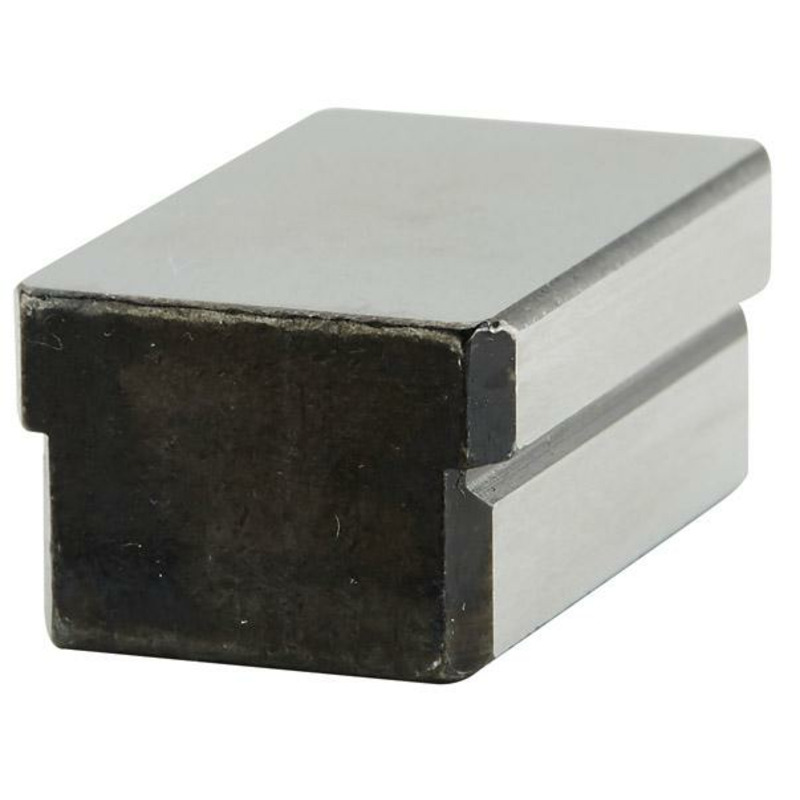

Lardon
Modèle : cémenté et rectifié.
Matériau : acier C 15.
après avoir procédé à un alignement grossier, on enfile les lardons latéralement. Lors du transport du dispositif, il n’y a aucun lardon gênant en saillie en dessous et une détérioration de la table de machine est exclue.
Affinez votre recherche en sélectionnant les caractéristiques souhaitées dans le tableau
Référence
Cote nominale des rainures sur les machines b (mm)
Cote nominale des rainures sur les montures (mm)
h (mm)
h1 (mm)
l (mm)
Référence :
6339055010
Cote nominale des rainures sur les machines b (mm) :
10
Cote nominale des rainures sur les montures (mm) :
12
h (mm) :
12
h1 (mm) :
3,6
l (mm) :
20
Référence :
6339055020
Cote nominale des rainures sur les machines b (mm) :
12
Cote nominale des rainures sur les montures (mm) :
12
h (mm) :
28,6
h1 (mm) :
5,5
l (mm) :
20
Référence :
6339055025
Cote nominale des rainures sur les machines b (mm) :
12
Cote nominale des rainures sur les montures (mm) :
20
h (mm) :
14
h1 (mm) :
5,5
l (mm) :
32
Référence :
6339055030
Cote nominale des rainures sur les machines b (mm) :
14
Cote nominale des rainures sur les montures (mm) :
20
h (mm) :
14
h1 (mm) :
5,5
l (mm) :
32
Référence :
6339055040
Cote nominale des rainures sur les machines b (mm) :
16
Cote nominale des rainures sur les montures (mm) :
20
h (mm) :
14
h1 (mm) :
5,5
l (mm) :
32
Référence :
6339055050
Cote nominale des rainures sur les machines b (mm) :
18
Cote nominale des rainures sur les montures (mm) :
20
h (mm) :
14
h1 (mm) :
5,5
l (mm) :
32
Référence :
6339055060
Cote nominale des rainures sur les machines b (mm) :
20
Cote nominale des rainures sur les montures (mm) :
20
h (mm) :
45,5
h1 (mm) :
7
l (mm) :
32
Référence :
6339055070
Cote nominale des rainures sur les machines b (mm) :
22
Cote nominale des rainures sur les montures (mm) :
20
h (mm) :
50,5
h1 (mm) :
7
l (mm) :
40
Référence :
6339055080
Cote nominale des rainures sur les machines b (mm) :
24
Cote nominale des rainures sur les montures (mm) :
20
h (mm) :
55,5
h1 (mm) :
7
l (mm) :
40
Référence :
6339055090
Cote nominale des rainures sur les machines b (mm) :
28
Cote nominale des rainures sur les montures (mm) :
20
h (mm) :
61,5
h1 (mm) :
7
l (mm) :
40
