3899 - boulon losange rainures en t
DESCRIPTIF PRODUIT

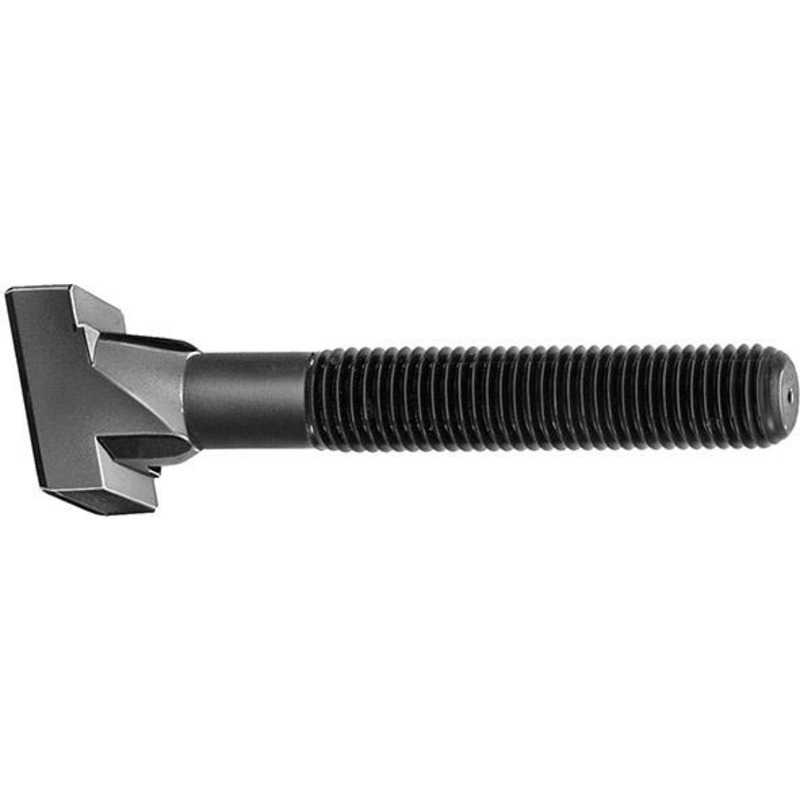

Boulon losange pour rainures en T
Modèle : forgé, guidage de rainure en T fraisé, filet roulé.
Matériau : traité pour classe de résistance 8.8.
Affinez votre recherche en sélectionnant les caractéristiques souhaitées dans le tableau

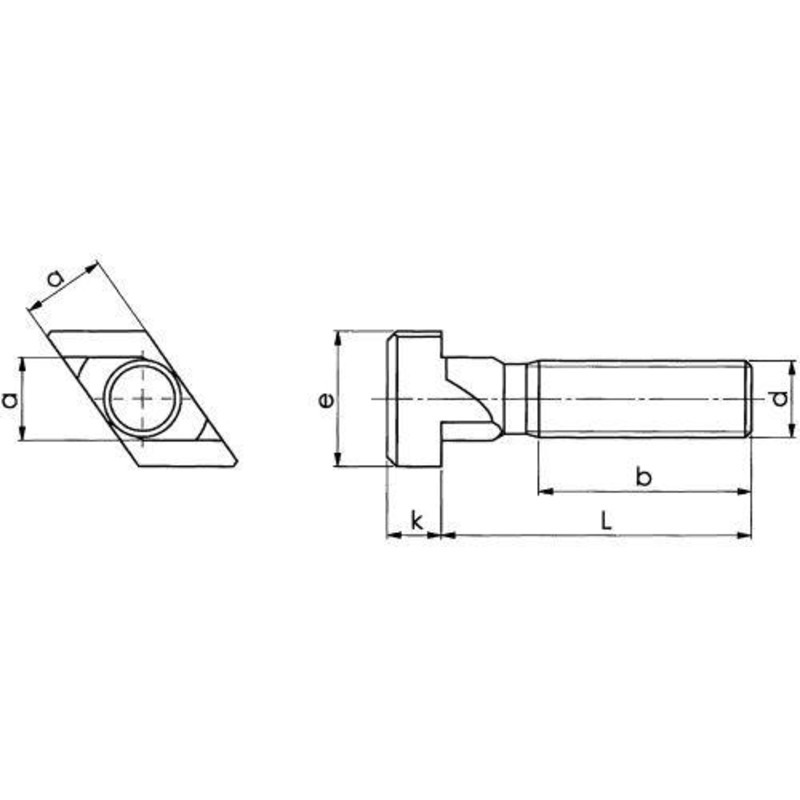

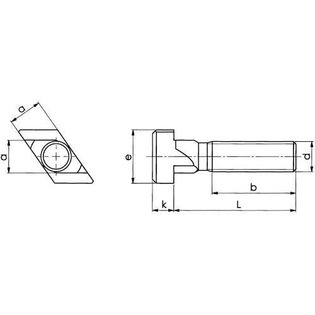

Référence
Largeur de rainure (mm)
Ø filetage x longueur (mm)
Largeur a (mm)
Longueur du filetage b (mm)
Taille de la tête e (mm)
Épaisseur de la tête k (mm)
Référence :
6338990120
Largeur de rainure (mm) :
14
Ø filetage x longueur (mm) :
M12 x 50
Largeur a (mm) :
13,7
Longueur du filetage b (mm) :
35
Taille de la tête e (mm) :
22
Épaisseur de la tête k (mm) :
8
Référence :
6338990121
Largeur de rainure (mm) :
14
Ø filetage x longueur (mm) :
M12 x 80
Largeur a (mm) :
13,7
Longueur du filetage b (mm) :
55
Taille de la tête e (mm) :
22
Épaisseur de la tête k (mm) :
8
Référence :
6338990122
Largeur de rainure (mm) :
14
Ø filetage x longueur (mm) :
M12 x 125
Largeur a (mm) :
13,7
Longueur du filetage b (mm) :
75
Taille de la tête e (mm) :
22
Épaisseur de la tête k (mm) :
8
Référence :
6338990160
Largeur de rainure (mm) :
18
Ø filetage x longueur (mm) :
M16 x 63
Largeur a (mm) :
17,7
Longueur du filetage b (mm) :
45
Taille de la tête e (mm) :
28
Épaisseur de la tête k (mm) :
10
Référence :
6338990161
Largeur de rainure (mm) :
18
Ø filetage x longueur (mm) :
M16 x 100
Largeur a (mm) :
17,7
Longueur du filetage b (mm) :
65
Taille de la tête e (mm) :
28
Épaisseur de la tête k (mm) :
10
Référence :
6338990162
Largeur de rainure (mm) :
18
Ø filetage x longueur (mm) :
M16 x 160
Largeur a (mm) :
17,7
Longueur du filetage b (mm) :
100
Taille de la tête e (mm) :
28
Épaisseur de la tête k (mm) :
10
Référence :
6338990200
Largeur de rainure (mm) :
22
Ø filetage x longueur (mm) :
M20 x 80
Largeur a (mm) :
21,7
Longueur du filetage b (mm) :
55
Taille de la tête e (mm) :
35
Épaisseur de la tête k (mm) :
14
Référence :
6338990201
Largeur de rainure (mm) :
22
Ø filetage x longueur (mm) :
M20 x 125
Largeur a (mm) :
21,7
Longueur du filetage b (mm) :
85
Taille de la tête e (mm) :
35
Épaisseur de la tête k (mm) :
14
Référence :
6338990202
Largeur de rainure (mm) :
22
Ø filetage x longueur (mm) :
M20 x 200
Largeur a (mm) :
21,7
Longueur du filetage b (mm) :
120
Taille de la tête e (mm) :
35
Épaisseur de la tête k (mm) :
14
Référence :
6338990241
Largeur de rainure (mm) :
28
Ø filetage x longueur (mm) :
M24 x 125
Largeur a (mm) :
27,7
Longueur du filetage b (mm) :
85
Taille de la tête e (mm) :
44
Épaisseur de la tête k (mm) :
18
Référence :
6338990242
Largeur de rainure (mm) :
28
Ø filetage x longueur (mm) :
M24 x 250
Largeur a (mm) :
27,7
Longueur du filetage b (mm) :
150
Taille de la tête e (mm) :
44
Épaisseur de la tête k (mm) :
18
