3389 - bride de serrage
DESCRIPTIF PRODUIT

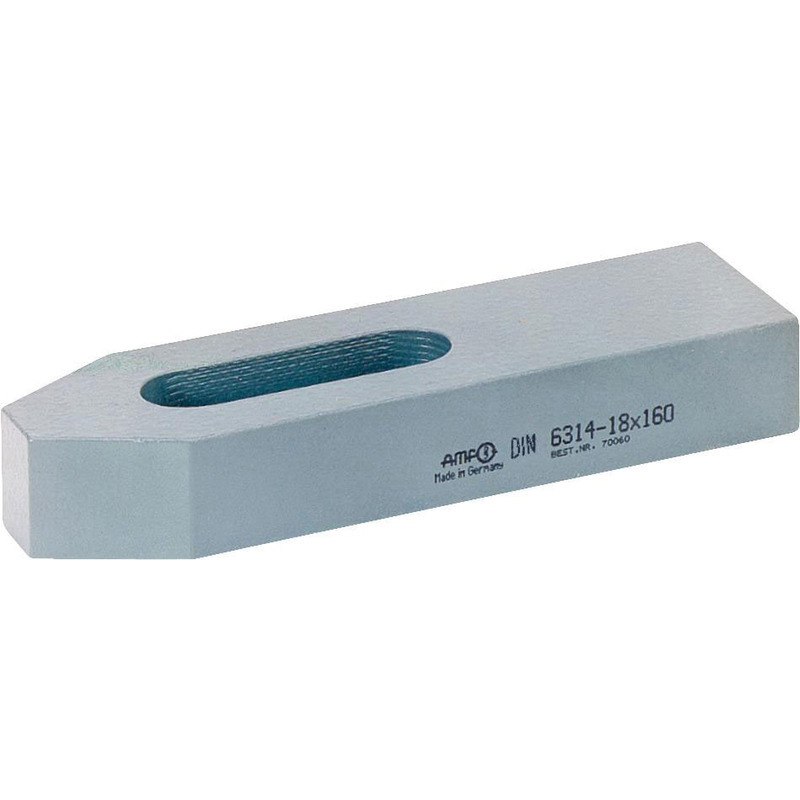

Bride de serrage simple DIN 6314
Modèle : en acier traité, peint. À faces de serrage et d'appui planes et parallèles.
Les brides peuvent être combinées avec divers supports et s’adapter ainsi aux différentes formes et dimensions des pièces à usiner.
Affinez votre recherche en sélectionnant les caractéristiques souhaitées dans le tableau
Référence

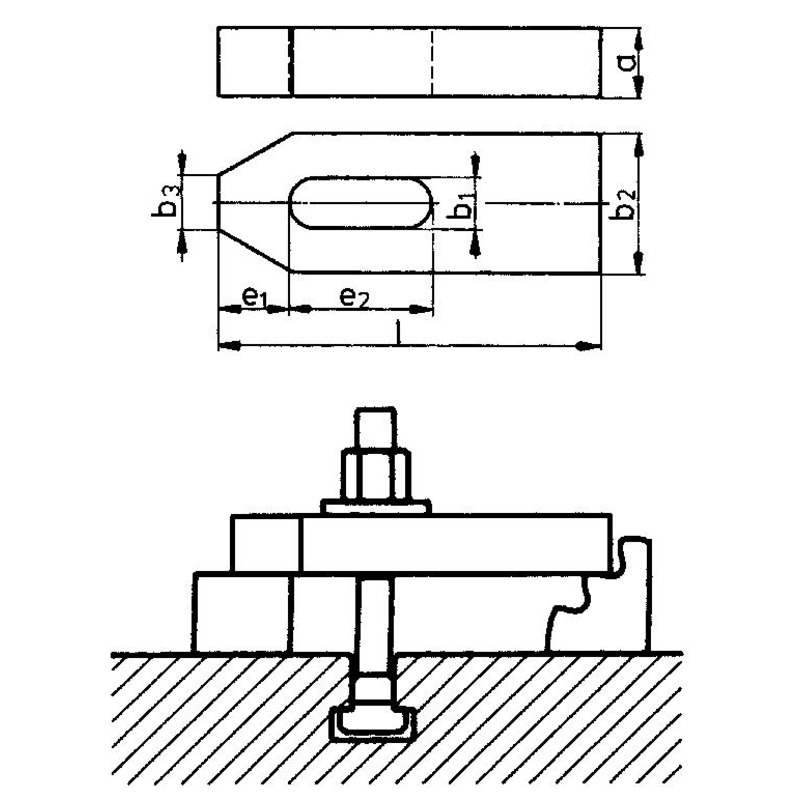

Largeur de fente b1 (mm)
Longueur l (mm)
pour vis
a (mm)
b2 (mm)
b3 (mm)
e1 (mm)
e2 (mm)
Référence :
6333890007
Largeur de fente b1 (mm) :
6,6
Longueur l (mm) :
50
pour vis :
M6
a (mm) :
10
b2 (mm) :
20
b3 (mm) :
8
e1 (mm) :
10
e2 (mm) :
20
Référence :
6333890009
Largeur de fente b1 (mm) :
9
Longueur l (mm) :
60
pour vis :
M8
a (mm) :
12
b2 (mm) :
25
b3 (mm) :
10
e1 (mm) :
13
e2 (mm) :
22
Référence :
6333890011
Largeur de fente b1 (mm) :
11
Longueur l (mm) :
80
pour vis :
M10
a (mm) :
15
b2 (mm) :
30
b3 (mm) :
12
e1 (mm) :
15
e2 (mm) :
30
Référence :
6333890014
Largeur de fente b1 (mm) :
14
Longueur l (mm) :
100
pour vis :
M12/M14
a (mm) :
20
b2 (mm) :
40
b3 (mm) :
14
e1 (mm) :
21
e2 (mm) :
40
Référence :
6333890016
Largeur de fente b1 (mm) :
14
Longueur l (mm) :
125
pour vis :
M12/M14
a (mm) :
20
b2 (mm) :
40
b3 (mm) :
14
e1 (mm) :
21
e2 (mm) :
50
Référence :
6333890018
Largeur de fente b1 (mm) :
18
Longueur l (mm) :
125
pour vis :
M16/M18
a (mm) :
25
b2 (mm) :
50
b3 (mm) :
18
e1 (mm) :
26
e2 (mm) :
45
Référence :
6333890020
Largeur de fente b1 (mm) :
18
Longueur l (mm) :
160
pour vis :
M16/M18
a (mm) :
25
b2 (mm) :
50
b3 (mm) :
18
e1 (mm) :
26
e2 (mm) :
65
Référence :
6333890022
Largeur de fente b1 (mm) :
22
Longueur l (mm) :
160
pour vis :
M20/M22
a (mm) :
30
b2 (mm) :
60
b3 (mm) :
22
e1 (mm) :
30
e2 (mm) :
60
Référence :
6333890024
Largeur de fente b1 (mm) :
22
Longueur l (mm) :
200
pour vis :
M20/M22
a (mm) :
30
b2 (mm) :
60
b3 (mm) :
22
e1 (mm) :
30
e2 (mm) :
80
