3383 - tasseau pour rainure en t, losange
DESCRIPTIF PRODUIT

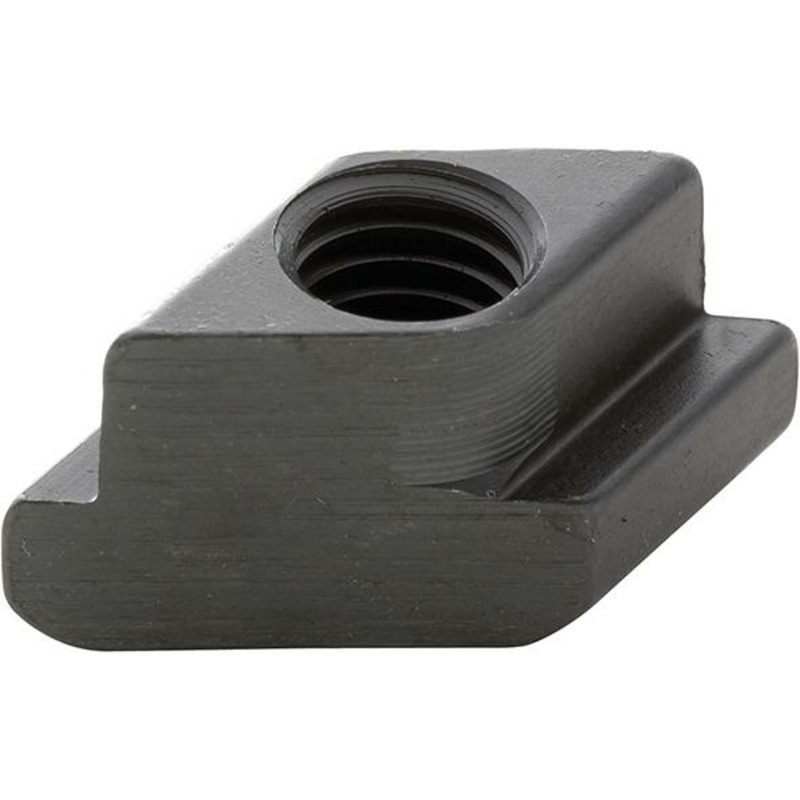

Tasseau pour rainures en T, losange
Modèle : traité avec filetage femelle.
Remarque : grâce à la surface d’appui réduite dans la rainure en T, la capacité de charge est plus faible par rapport à celle des tasseaux pour rainures en T conformes à la norme DIN 508.
grâce à sa forme spéciale, le tasseau peut être introduit par le haut, si l’accès par le côté n’est pas possible.
Affinez votre recherche en sélectionnant les caractéristiques souhaitées dans le tableau
Référence

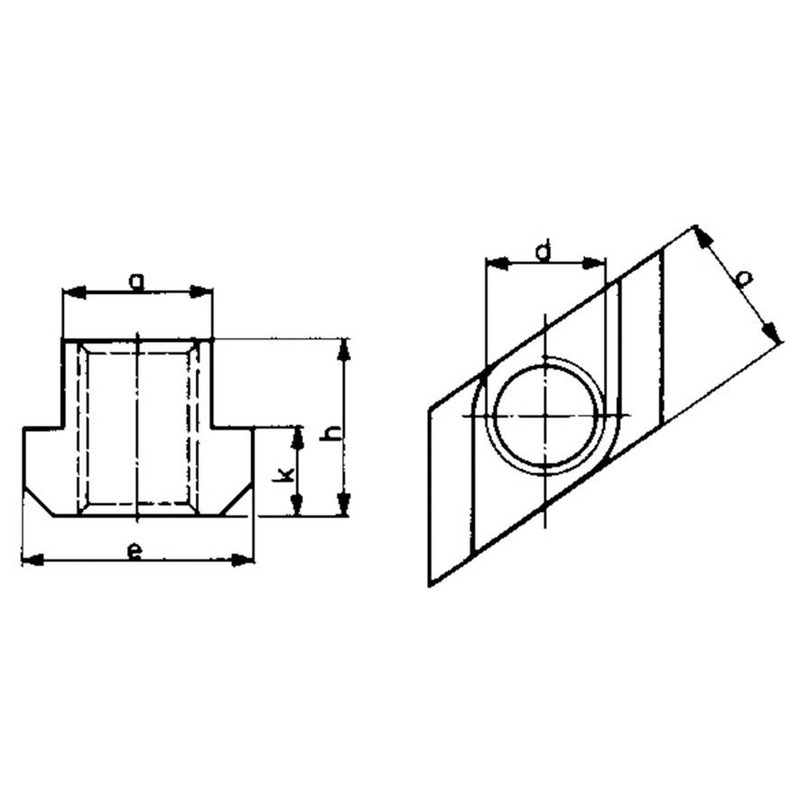

d x rainure en T
Cote a (mm)
Cote e (mm)
Cote h (mm)
Cote k (mm)
Classe de résistance
Référence :
6333830003
d x rainure en T :
M8 x 10
Cote a (mm) :
9,7
Cote e (mm) :
15
Cote h (mm) :
12
Cote k (mm) :
6
Classe de résistance :
8
Référence :
6333830005
d x rainure en T :
M10 x 12
Cote a (mm) :
11,7
Cote e (mm) :
18
Cote h (mm) :
14
Cote k (mm) :
7
Classe de résistance :
8
Référence :
6333830010
d x rainure en T :
M12 x 14
Cote a (mm) :
13,7
Cote e (mm) :
22
Cote h (mm) :
16
Cote k (mm) :
8
Classe de résistance :
8
Référence :
6333830015
d x rainure en T :
M14 x 16
Cote a (mm) :
15,7
Cote e (mm) :
25
Cote h (mm) :
18
Cote k (mm) :
9
Classe de résistance :
8
Référence :
6333830020
d x rainure en T :
M16 x 18
Cote a (mm) :
17,7
Cote e (mm) :
28
Cote h (mm) :
20
Cote k (mm) :
10
Classe de résistance :
8
Référence :
6333830030
d x rainure en T :
M20 x 22
Cote a (mm) :
21,7
Cote e (mm) :
35
Cote h (mm) :
28
Cote k (mm) :
14
Classe de résistance :
6
Référence :
6333830035
d x rainure en T :
M20 x 28
Cote a (mm) :
27,7
Cote e (mm) :
44
Cote h (mm) :
36
Cote k (mm) :
18
Classe de résistance :
6
Référence :
6333830040
d x rainure en T :
M24 x 28
Cote a (mm) :
27,7
Cote e (mm) :
44
Cote h (mm) :
36
Cote k (mm) :
18
Classe de résistance :
6
