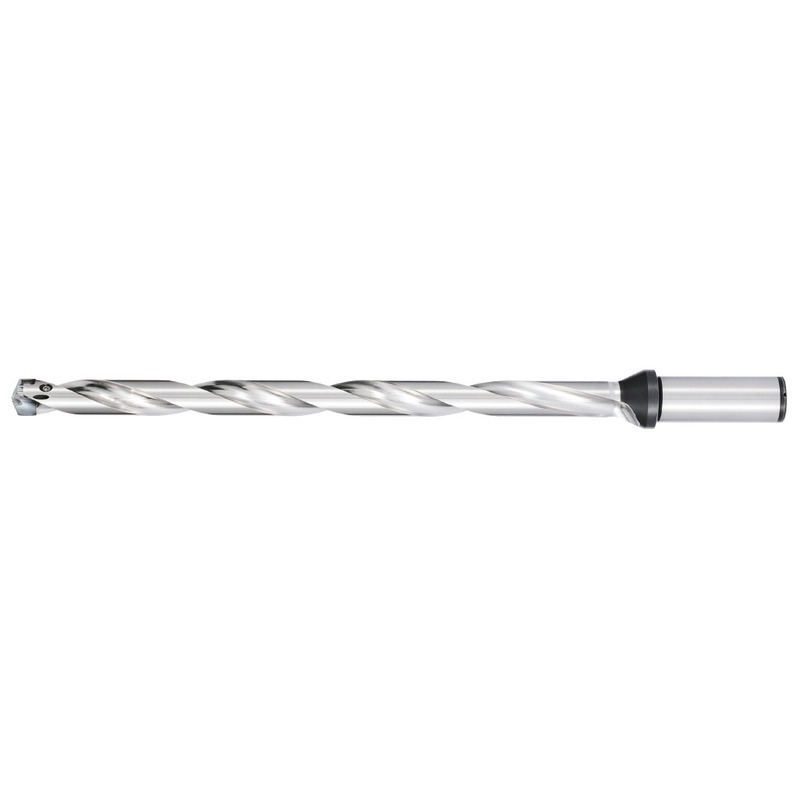

Sf-dra - foret à plaquettes 12xd
DESCRIPTIF PRODUIT
Excellente précision de perçage avec un faible effort de coupe. Une épaisseur d’âme optimale limite la déviation. Copeaux fins et coupe régulière pour trous profonds. Remplacement aisé de la plaquette. Existe en 1.5D, 3D, 5D, 8D, 12D.

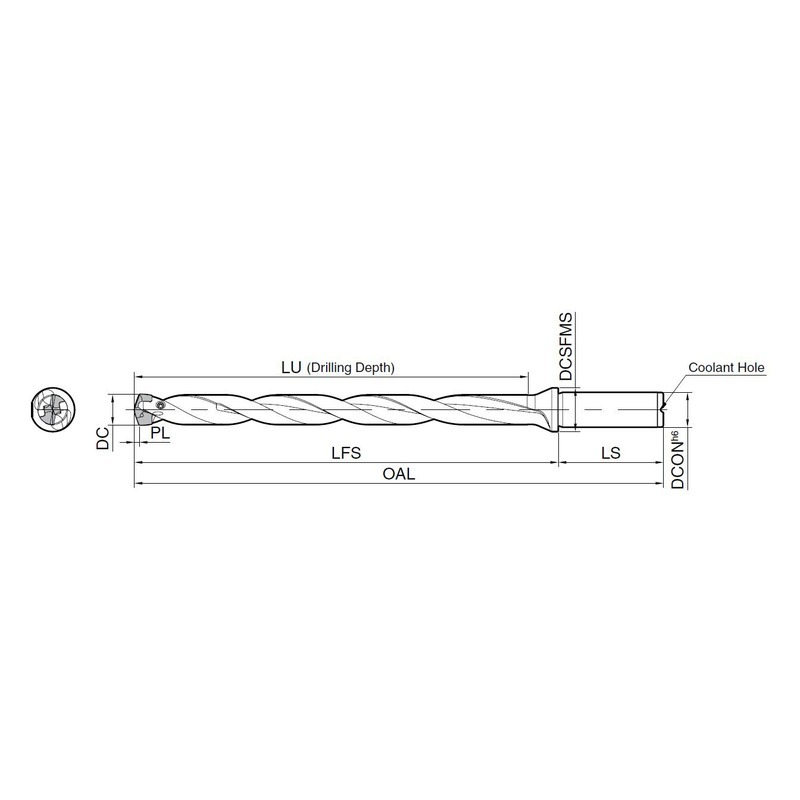

Affinez votre recherche en sélectionnant les caractéristiques souhaitées dans le tableau
Référence
Ø Dc min.
Ø Dc max.
DCON (h6)
OAL
LFS
LU
LS
DCS- FMS
Plaquette à utiliser
VIS
Clé
Référence :
SF16-DRA120M-12
Ø Dc min. :
12.00
Ø Dc max. :
12.49
DCON (h6) :
16
OAL :
216
LFS :
168
LU :
150.0
LS :
48
DCS- FMS :
20
Plaquette à utiliser :
DA1200M…à DA1240M...
VIS :
HS-2534TRP
Clé :
FTP-5
Référence :
SF16-DRA125M-12
Ø Dc min. :
12.50
Ø Dc max. :
12.99
DCON (h6) :
16
OAL :
223
LFS :
175
LU :
156.0
LS :
48
DCS- FMS :
20
Plaquette à utiliser :
DA1250M…à DA1290M...
VIS :
HS-2534TRP
Clé :
FTP-5
Référence :
SF16-DRA130M-12
Ø Dc min. :
13.00
Ø Dc max. :
13.49
DCON (h6) :
16
OAL :
229
LFS :
181
LU :
162.0
LS :
48
DCS- FMS :
20
Plaquette à utiliser :
DA1300M…à DA1340M...
VIS :
HS-2534TRP
Clé :
FTP-5
Référence :
SF16-DRA135M-12
Ø Dc min. :
13.50
Ø Dc max. :
13.99
DCON (h6) :
16
OAL :
236
LFS :
188
LU :
168.0
LS :
48
DCS- FMS :
20
Plaquette à utiliser :
DA1350M…à DA1390M...
VIS :
HS-2534TRP
Clé :
FTP-5
Référence :
SF16-DRA140M-12
Ø Dc min. :
14.00
Ø Dc max. :
14.49
DCON (h6) :
16
OAL :
242
LFS :
194
LU :
174.0
LS :
48
DCS- FMS :
20
Plaquette à utiliser :
DA1400M…à DA1440M...
VIS :
HS-3048TRP
Clé :
DTP-6
Référence :
SF16-DRA145M-12
Ø Dc min. :
14.50
Ø Dc max. :
14.99
DCON (h6) :
16
OAL :
249
LFS :
201
LU :
180.0
LS :
48
DCS- FMS :
20
Plaquette à utiliser :
DA1450M…à DA1490M...
VIS :
HS-3048TRP
Clé :
DTP-6
Référence :
SF20-DRA150M-12
Ø Dc min. :
15.00
Ø Dc max. :
15.99
DCON (h6) :
20
OAL :
265
LFS :
215
LU :
192.0
LS :
50
DCS- FMS :
25
Plaquette à utiliser :
DA1500M…à DA1590M...
VIS :
HS-3048TRP
Clé :
DTP-6
Référence :
SF20-DRA160M-12
Ø Dc min. :
16.00
Ø Dc max. :
16.99
DCON (h6) :
20
OAL :
279
LFS :
229
LU :
204.0
LS :
50
DCS- FMS :
25
Plaquette à utiliser :
DA1600M…à DA1690M...
VIS :
HS-3048TRP
Clé :
DTP-6
Référence :
SF20-DRA170M-12
Ø Dc min. :
17.00
Ø Dc max. :
17.99
DCON (h6) :
20
OAL :
292
LFS :
242
LU :
216.0
LS :
50
DCS- FMS :
25
Plaquette à utiliser :
DA1700M…à DA1790M...
VIS :
HS-3048TRP
Clé :
DTP-6
Référence :
SF25-DRA180M-12
Ø Dc min. :
18.00
Ø Dc max. :
18.99
DCON (h6) :
25
OAL :
312
LFS :
256
LU :
228.0
LS :
56
DCS- FMS :
32
Plaquette à utiliser :
DA1800M…à DA1890M...
VIS :
HS-4067TRP
Clé :
DTP-7
Référence :
SF25-DRA190M-12
Ø Dc min. :
19.00
Ø Dc max. :
19.99
DCON (h6) :
25
OAL :
325
LFS :
269
LU :
240.0
LS :
56
DCS- FMS :
32
Plaquette à utiliser :
DA1900M…à DA1990M...
VIS :
HS-4067TRP
Clé :
DTP-7
Référence :
SF25-DRA200M-12
Ø Dc min. :
20.00
Ø Dc max. :
20.99
DCON (h6) :
25
OAL :
338
LFS :
282
LU :
252.0
LS :
56
DCS- FMS :
32
Plaquette à utiliser :
DA2000M…à DA2090M...
VIS :
HS-4067TRP
Clé :
DTP-7
Référence :
SF25-DRA210M-12
Ø Dc min. :
21.00
Ø Dc max. :
21.99
DCON (h6) :
25
OAL :
351
LFS :
295
LU :
264.0
LS :
56
DCS- FMS :
32
Plaquette à utiliser :
DA2100M…à DA2150M...
VIS :
HS-4067TRP
Clé :
DTP-7
Référence :
SF25-DRA220M-12
Ø Dc min. :
22.00
Ø Dc max. :
22.99
DCON (h6) :
25
OAL :
365
LFS :
309
LU :
276.0
LS :
56
DCS- FMS :
32
Plaquette à utiliser :
DA2200M…à DA2250M...
VIS :
HS-4067TRP
Clé :
DTP-7
Référence :
SF25-DRA230M-12
Ø Dc min. :
23.00
Ø Dc max. :
23.99
DCON (h6) :
25
OAL :
378
LFS :
322
LU :
288.0
LS :
56
DCS- FMS :
32
Plaquette à utiliser :
DA2300M…à DA2350M...
VIS :
HS-4067TRP
Clé :
DTP-7
Référence :
SF25-DRA240M-12
Ø Dc min. :
24.00
Ø Dc max. :
24.99
DCON (h6) :
25
OAL :
391
LFS :
335
LU :
300.0
LS :
56
DCS- FMS :
32
Plaquette à utiliser :
DA2400M…à DA2450M...
VIS :
HS-4067TRP
Clé :
DTP-7
Référence :
SF25-DRA250M-12
Ø Dc min. :
25.00
Ø Dc max. :
25.50
DCON (h6) :
25
OAL :
404
LFS :
348
LU :
312.0
LS :
56
DCS- FMS :
32
Plaquette à utiliser :
DA2500M…à DA2550M...
VIS :
HS-4067TRP
Clé :
DTP-7
