3306 - pointe tournante à pointe allongée

ROHM

DESCRIPTIF PRODUIT

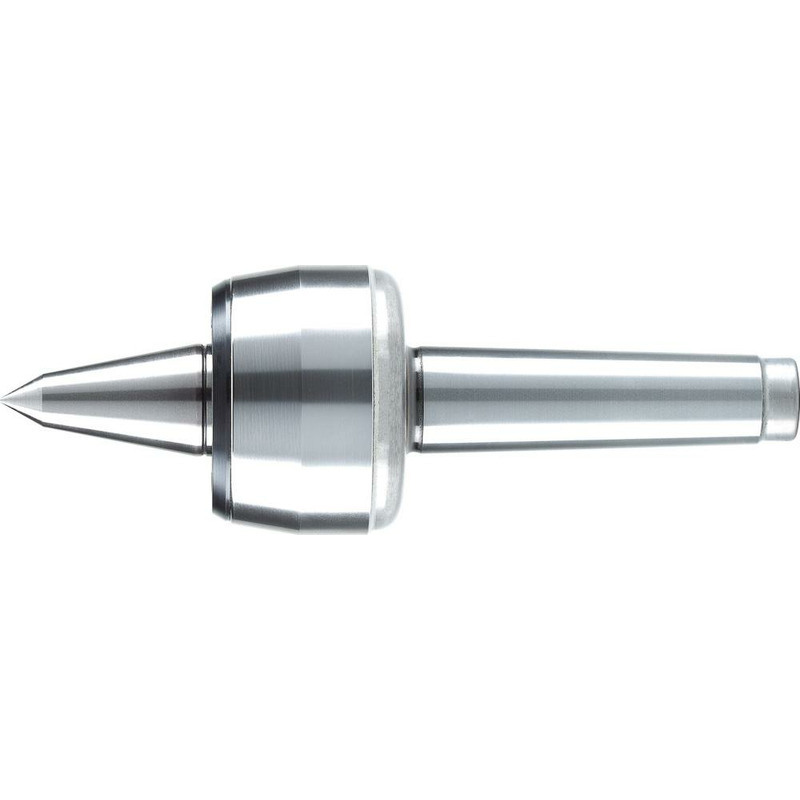

Pointe tournante - HVL PRO allongée

Modèle : corps et pointe forgés dans la matrice, trempés et rectifiés. La pointe peut être réaffûtée plusieurs fois et est montée sur queue, avec angle de pointe à 60°. Le joint spécial à lèvres protège le palier à roulement contre l’encrassement et l’agent réfrigérant. La queue est rectifiée et présente un alésage facilitant le démontage.
La pointe allongée réduit la charge maximale. Avec longueur de col courte et course pauvre en vibrations.

Catalogue Format

picto_f_3306 - pointe tournante à pointe allongée

picto_f_3306 - pointe tournante à pointe allongée

Pour le tournage de finition et l’ébauche, utilisation universelle sur tous les types de tours. Particulièrement adaptée pour le copiage. La pointe allongée permet un démarrage sans gêne des chariots.

Affinez votre recherche en sélectionnant les caractéristiques souhaitées dans le tableau

Fitres actifs :
Référence

Emmanchement (CM)

Taille

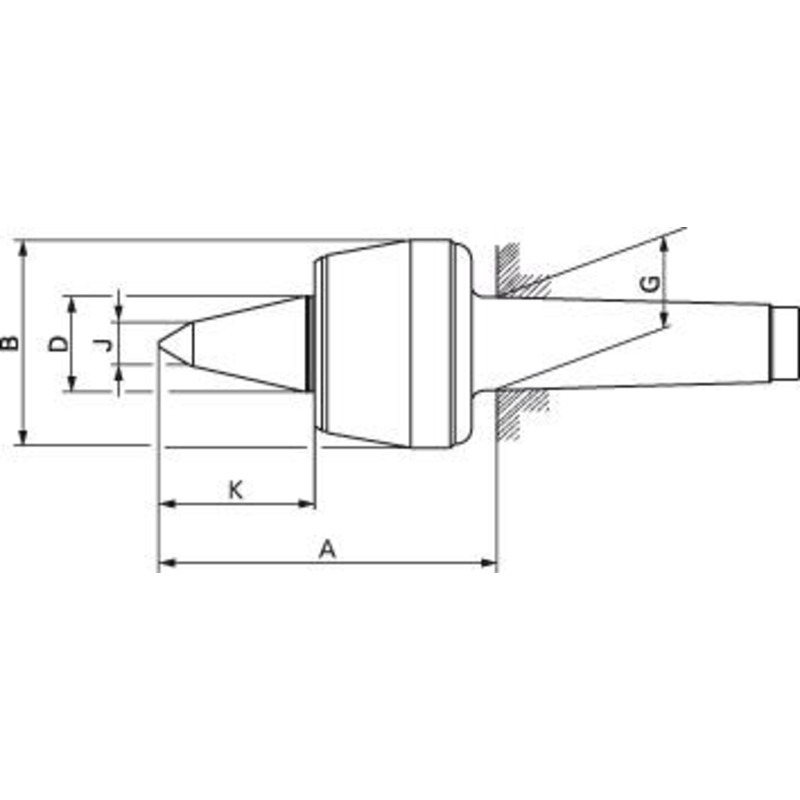

Cote A (mm)

Cote B (mm)

Cote D (mm)

Cote G (mm)

Cote J (mm)

Cote K (mm)

Précision de concentricité max. (mm)

Poids max. de la pièce à usiner (kg)

Vitesse de rotation max. (tr/mn)

Référence : 6333060005
Emmanchement (CM) : 1
Taille : 101
Cote A (mm) : 70,5
Cote B (mm) : 34,5
Cote D (mm) : 15
Cote G (mm) : 12,065
Cote J (mm) : 9
Cote K (mm) : 27
Précision de concentricité max. (mm) : 0,01
Poids max. de la pièce à usiner (kg) : 80
Vitesse de rotation max. (tr/mn) : 7000
Référence : 6333060010
Emmanchement (CM) : 2
Taille : 102
Cote A (mm) : 75
Cote B (mm) : 43
Cote D (mm) : 20
Cote G (mm) : 17,78
Cote J (mm) : 10
Cote K (mm) : 34
Précision de concentricité max. (mm) : 0,005
Poids max. de la pièce à usiner (kg) : 140
Vitesse de rotation max. (tr/mn) : 7000
Référence : 6333060015
Emmanchement (CM) : 3
Taille : 106
Cote A (mm) : 95,5
Cote B (mm) : 58,5
Cote D (mm) : 25
Cote G (mm) : 23,825
Cote J (mm) : 12
Cote K (mm) : 47
Précision de concentricité max. (mm) : 0,005
Poids max. de la pièce à usiner (kg) : 400
Vitesse de rotation max. (tr/mn) : 5000
Référence : 6333060020
Emmanchement (CM) : 4
Taille : 108
Cote A (mm) : 114,5
Cote B (mm) : 68,5
Cote D (mm) : 32
Cote G (mm) : 31,267
Cote J (mm) : 14
Cote K (mm) : 53
Précision de concentricité max. (mm) : 0,005
Poids max. de la pièce à usiner (kg) : 500
Vitesse de rotation max. (tr/mn) : 3800
Référence : 6333060025
Emmanchement (CM) : 5
Taille : 110
Cote A (mm) : 143,5
Cote B (mm) : 88,5
Cote D (mm) : 40
Cote G (mm) : 44,399
Cote J (mm) : 16
Cote K (mm) : 65
Précision de concentricité max. (mm) : 0,005
Poids max. de la pièce à usiner (kg) : 1200
Vitesse de rotation max. (tr/mn) : 3000
