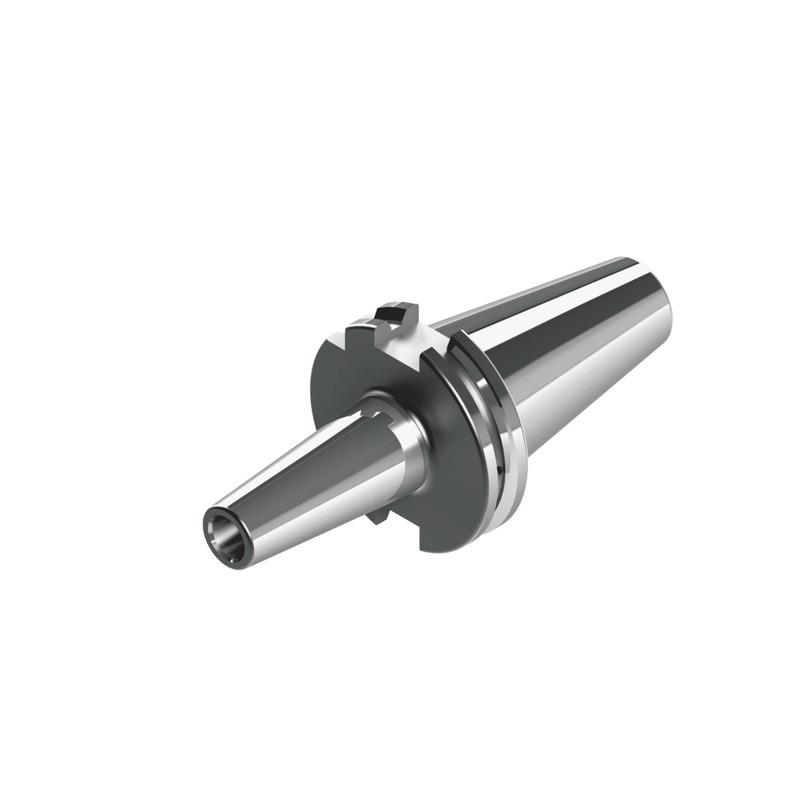

Mandrin de frettage iso40 adb g2.5 3°
DESCRIPTIF PRODUIT
DIN69871
FORME ADB
G2.5 - 25 000 tr/min
3°
Affinez votre recherche en sélectionnant les caractéristiques souhaitées dans le tableau

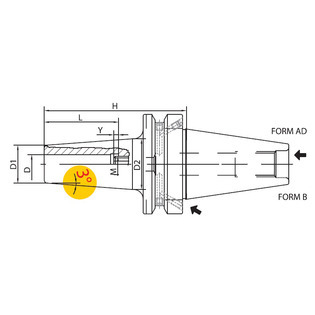

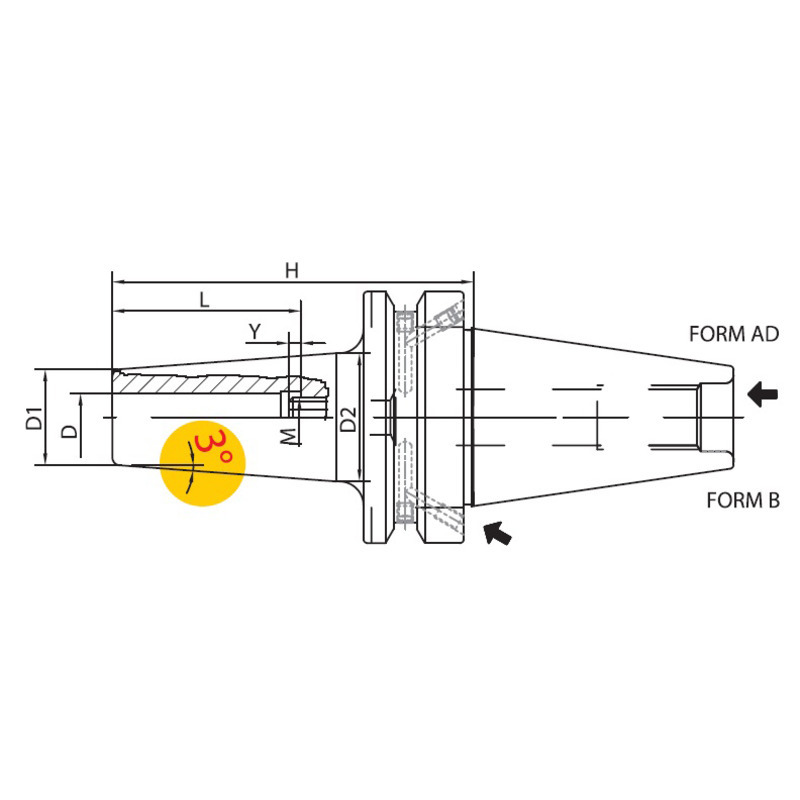

Référence
DESCRIPTION
D (mm)
H (mm)
L (mm)
Y max (mm)
D1 (mm)
D2 (mm)
M (mm)
SW
Référence :
251-21284
DESCRIPTION :
TC40H80K03-HTT
D (mm) :
3
H (mm) :
80
L (mm) :
28
Y max (mm) :
16
D1 (mm) :
9
D2 (mm) :
14
M (mm) :
M6
SW :
2
Référence :
251-21285
DESCRIPTION :
TC40H80K04-HTT
D (mm) :
4
H (mm) :
80
L (mm) :
28
Y max (mm) :
12
D1 (mm) :
10
D2 (mm) :
15
M (mm) :
M6
SW :
2
Référence :
251-21287
DESCRIPTION :
TC40H80K06-HTT
D (mm) :
6
H (mm) :
80
L (mm) :
36
Y max (mm) :
10
D1 (mm) :
12
D2 (mm) :
17
M (mm) :
M5
SW :
2.5
Référence :
251-21288
DESCRIPTION :
TC40H80K08-HTT
D (mm) :
8
H (mm) :
80
L (mm) :
36
Y max (mm) :
10
D1 (mm) :
14
D2 (mm) :
19
M (mm) :
M6
SW :
3
Référence :
251-21289
DESCRIPTION :
TC40H80K10-HTT
D (mm) :
10
H (mm) :
80
L (mm) :
41
Y max (mm) :
10
D1 (mm) :
16
D2 (mm) :
21
M (mm) :
M8x1
SW :
3
Référence :
251-21290
DESCRIPTION :
TC40H80K12-HTT
D (mm) :
12
H (mm) :
80
L (mm) :
47
Y max (mm) :
10
D1 (mm) :
18
D2 (mm) :
23
M (mm) :
M10x1
SW :
5
Référence :
251-21292
DESCRIPTION :
TC40H80K16-HTT
D (mm) :
16
H (mm) :
80
L (mm) :
50
Y max (mm) :
10
D1 (mm) :
22
D2 (mm) :
28
M (mm) :
M12x1
SW :
5
