Mandrin à pinces haute précision type er

EDE

DESCRIPTIF PRODUIT

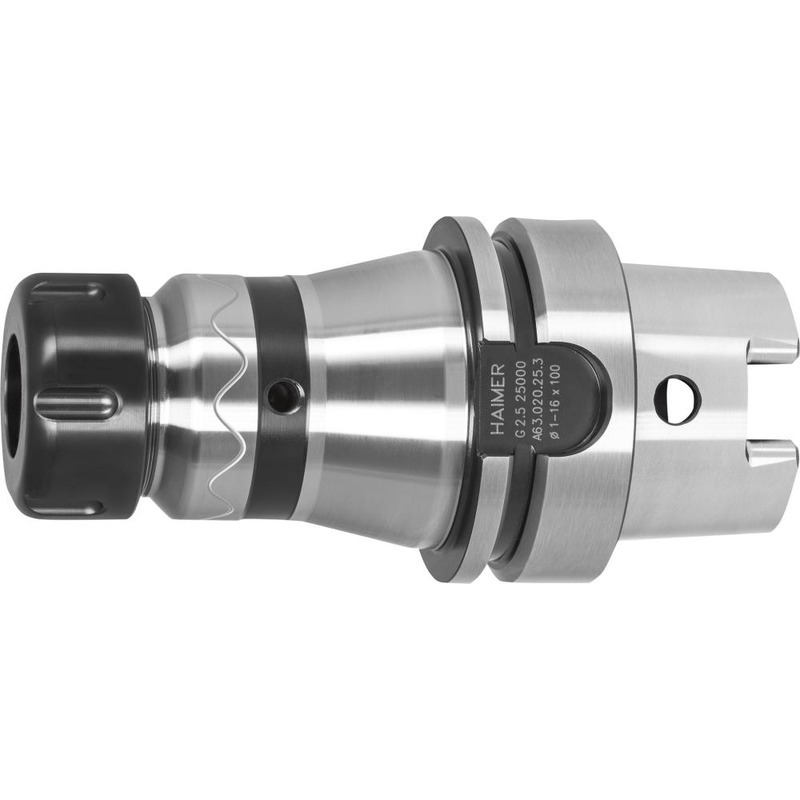

Mandrin à pinces haute précision Power Collet Chuck

Modèle : en acier de cémentation allié, résistance à la traction du noyau d'env. 950 N/mm² et profondeur minimale de trempe de 0,5 mm. Faible tendance à vibrer grâce à la queue rigide. Toutes les surfaces fonctionnelles traitées avec précision et qualité garantie grâce au double contrôle à 100 %.

Tolérance d'angle de cône : AT3
Rugosité de la surface du cône : Ra < 0,001 mm
Trempé : 58 -2 HRC

Livraison : mandrin à pinces avec écrou de serrage Power Collet.

Remarque : performance d'usinage optimale en association avec les pinces de serrage Power Collet.

Catalogue Format

picto_f_Mandrin à pinces haute précision type er

picto_f_Mandrin à pinces haute précision type er

picto_f_Mandrin à pinces haute précision type er

picto_f_Mandrin à pinces haute précision type er

picto_f_Mandrin à pinces haute précision type er

pour le montage d'outils à queue cylindrique dans les pinces de serrage Power Collet et les pinces de serrage conformes à la norme ISO 15488. Pour l’usinage à grande vitesse et l'usinage lourd. Performance d'usinage plus élevée grâce à la vitesse de rotation et l'avance plus élevées, et une plus grande profondeur de coupe. Le fonctionnement plus souple grâce à la géométrie à faible vibration assure une meilleure qualité de surface et économise les outils, la broche et la machine.

Affinez votre recherche en sélectionnant les caractéristiques souhaitées dans le tableau

Fitres actifs :
Référence

Plage de serrage (mm)

HSK

Pince de serrage

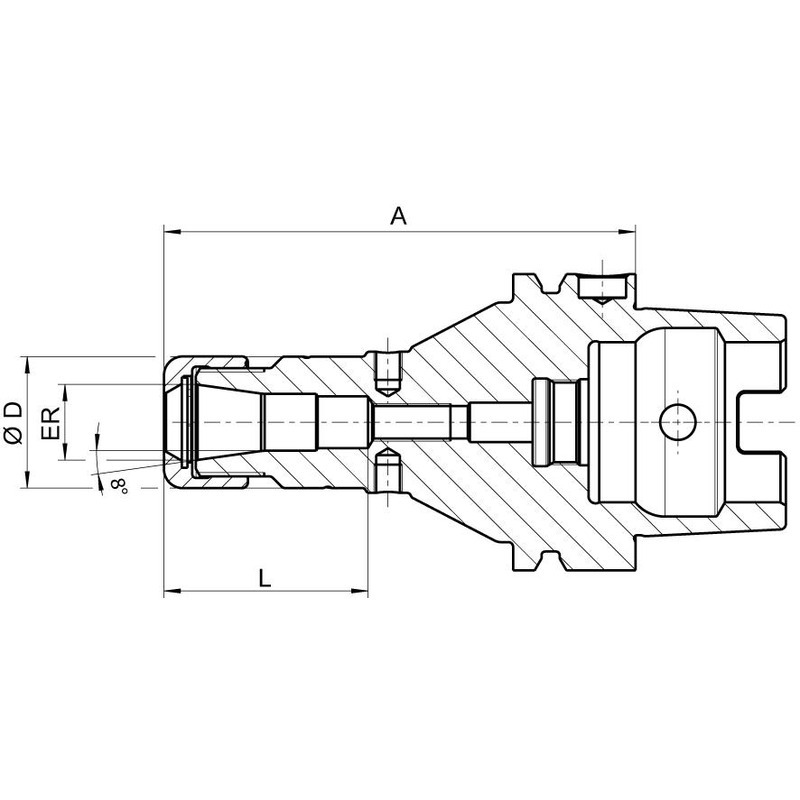

Ø D (mm)

L (mm)

A (mm)

Référence : 6331280001
Plage de serrage (mm) : 2–10
HSK : 63
Pince de serrage : ER16
Ø D (mm) : 28
L (mm) : 28,5
A (mm) : 75
Référence : 6331280004
Plage de serrage (mm) : 2–10
HSK : 63
Pince de serrage : ER16
Ø D (mm) : 28
L (mm) : 43
A (mm) : 100
Référence : 6331280007
Plage de serrage (mm) : 2–16
HSK : 63
Pince de serrage : ER25
Ø D (mm) : 42
L (mm) : 36
A (mm) : 75
Référence : 6331280010
Plage de serrage (mm) : 2–16
HSK : 63
Pince de serrage : ER25
Ø D (mm) : 42
L (mm) : 51
A (mm) : 100
Référence : 6331280013
Plage de serrage (mm) : 2–20
HSK : 63
Pince de serrage : ER32
Ø D (mm) : 50
L (mm) : 42
A (mm) : 75
Référence : 6331280016
Plage de serrage (mm) : 2–20
HSK : 63
Pince de serrage : ER32
Ø D (mm) : 50
L (mm) : 53
A (mm) : 100
