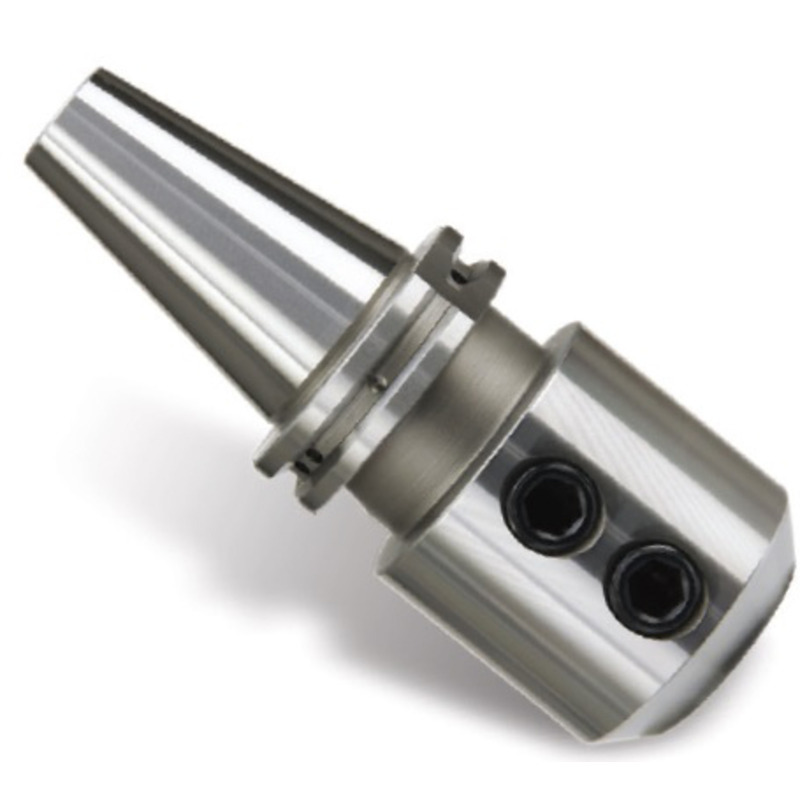

Mandrin weldon iso40 type ad avec arrosage g6.3
DESCRIPTIF PRODUIT
- DIN69871
- G6.3 - 15 000 tr/min
- Forme AD avec arrosage
Affinez votre recherche en sélectionnant les caractéristiques souhaitées dans le tableau
Référence
Description
d1 (mm)
D2 (mm)
L (mm)
L1 (mm)
L2(mm)
L3 (mm)
M

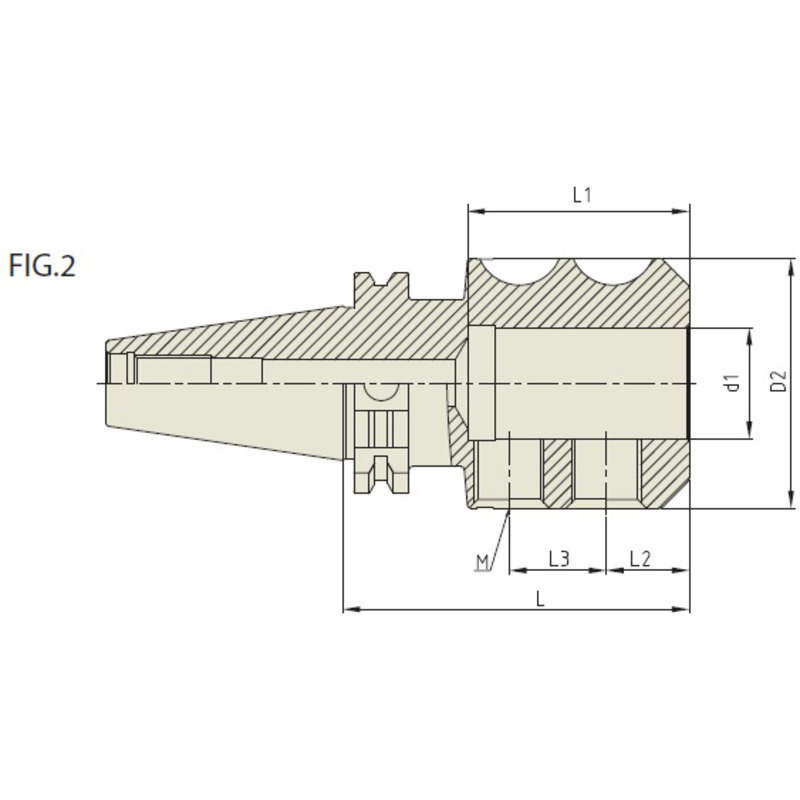

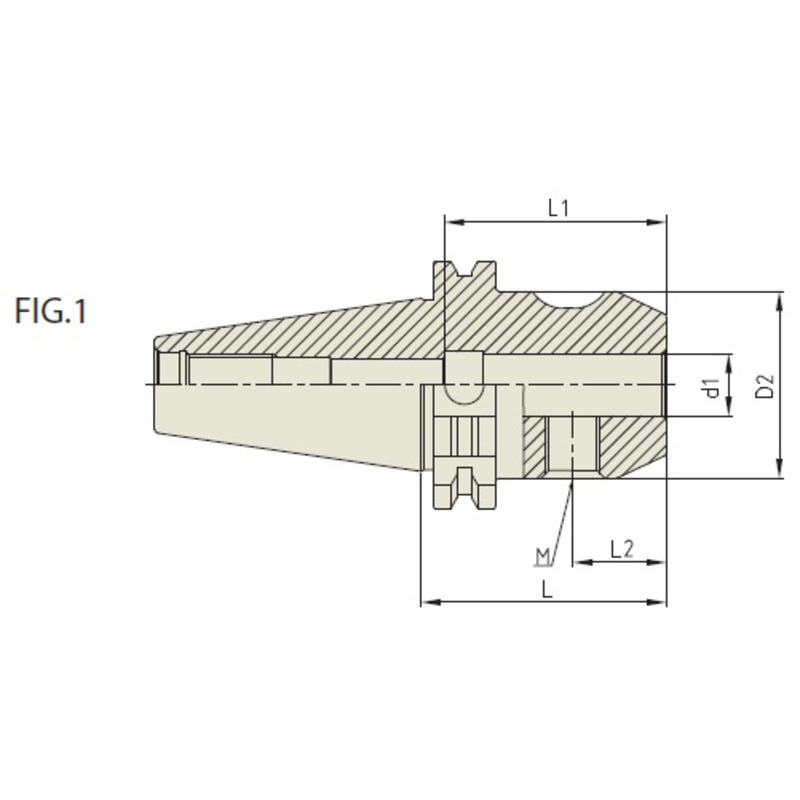

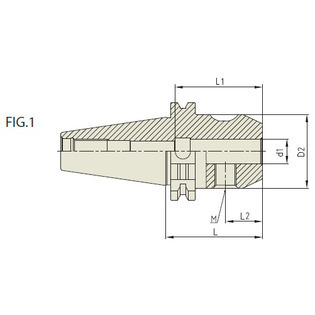

FIG.
Référence :
P2779030
Description :
SK40-EMH6-50
d1 (mm) :
6
D2 (mm) :
25
L (mm) :
50
L1 (mm) :
35
L2(mm) :
18
L3 (mm) :
-
M :
M6
FIG. :
1
Référence :
P2779031
Description :
SK40-EMH8-50
d1 (mm) :
8
D2 (mm) :
28
L (mm) :
50
L1 (mm) :
35
L2(mm) :
18
L3 (mm) :
-
M :
M8
FIG. :
1
Référence :
P2779032
Description :
SK40-EMH10-50
d1 (mm) :
10
D2 (mm) :
35
L (mm) :
50
L1 (mm) :
39
L2(mm) :
20
L3 (mm) :
-
M :
M10
FIG. :
1
Référence :
P2779033
Description :
SK40-EMH12-50
d1 (mm) :
12
D2 (mm) :
42
L (mm) :
50
L1 (mm) :
46
L2(mm) :
22.5
L3 (mm) :
-
M :
M12
FIG. :
1
Référence :
P2779034
Description :
SK40-EMH16-63
d1 (mm) :
16
D2 (mm) :
48
L (mm) :
63
L1 (mm) :
57
L2(mm) :
24
L3 (mm) :
-
M :
M14
FIG. :
1
Référence :
P2779035
Description :
SK40-EMH20-63
d1 (mm) :
20
D2 (mm) :
52
L (mm) :
63
L1 (mm) :
54
L2(mm) :
25
L3 (mm) :
-
M :
M16
FIG. :
1
Référence :
P2779036
Description :
SK40-EMH25-100
d1 (mm) :
25
D2 (mm) :
65
L (mm) :
100
L1 (mm) :
60
L2(mm) :
24
L3 (mm) :
25
M :
M18
FIG. :
2
Référence :
P2779037
Description :
SK40-EMH32-100
d1 (mm) :
32
D2 (mm) :
72
L (mm) :
100
L1 (mm) :
64
L2(mm) :
24
L3 (mm) :
28
M :
M20
FIG. :
2
