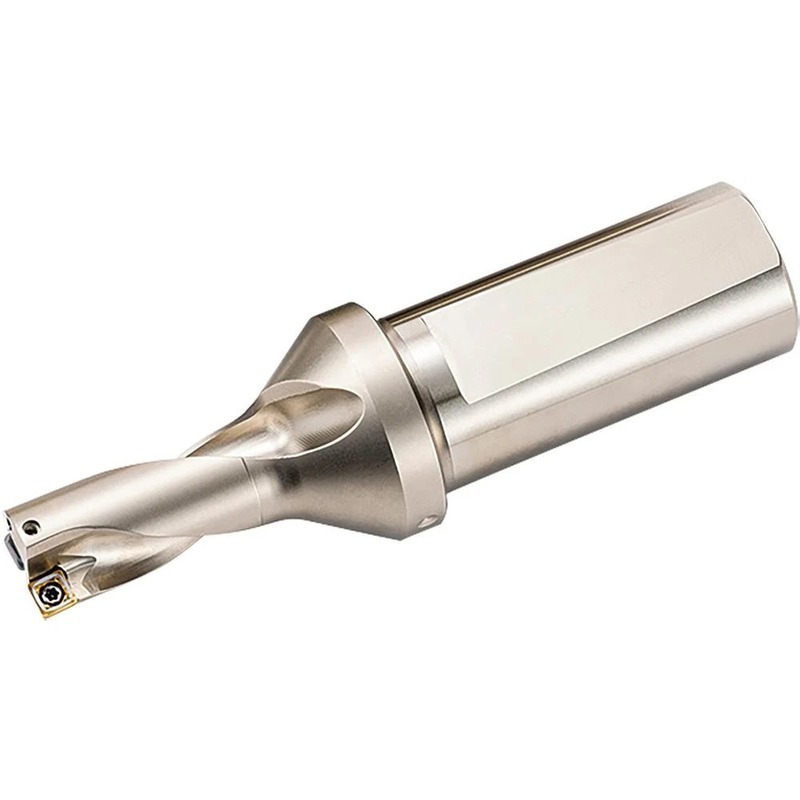

Drv - foret à plaquettes 2xd
PRODUCT DESCRIPTION
Gamme de perçage de 2D à 6D et 4 types de brise-copeaux pour diverses applications d’usinage. Usinage à grande vitesse et à haute efficacité grâce à la combinaison d’une plaquette CVD extérieure et d’une plaquette PVD intérieure. Grande rigidité et résistance au broutage. Bague de chanfreinage DRV.
Profondeur de perçage 2xD
Refine your search by selecting the desired characteristics in the table

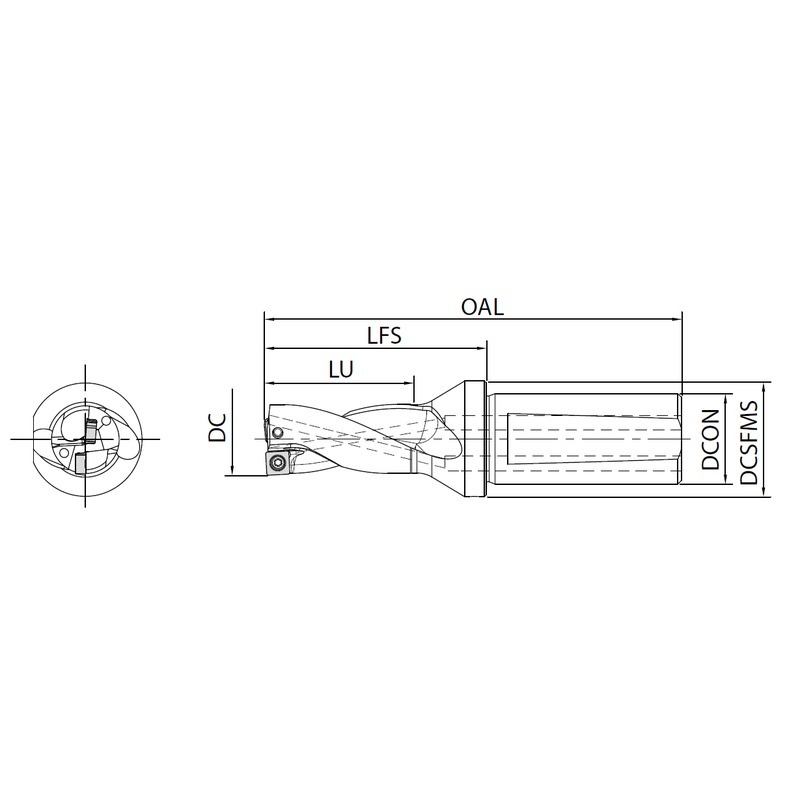

Reference
DC
OAL
LFS
LU
DCON
DCSFMS
Décalage radial max. (mm)
Plaquettes à utiliser
Reference :
S20-DRV120M-2-03
DC :
12
OAL :
82
LFS :
39
LU :
24
DCON :
20
DCSFMS :
27
Décalage radial max. (mm) :
+0.25
Plaquettes à utiliser :
extérieure LCMT030203--E / intérieure LCMT030205--I
Reference :
S20-DRV125M-2-03
DC :
12.5
OAL :
83
LFS :
40
LU :
25
DCON :
20
DCSFMS :
27
Décalage radial max. (mm) :
+0.20
Plaquettes à utiliser :
extérieure LCMT030203--E / intérieure LCMT030205--I
Reference :
S20-DRV130M-2-03
DC :
13
OAL :
84
LFS :
41
LU :
26
DCON :
20
DCSFMS :
27
Décalage radial max. (mm) :
+0.15
Plaquettes à utiliser :
extérieure LCMT030203--E / intérieure LCMT030205--I
Reference :
S20-DRV135M-2-03
DC :
13.5
OAL :
85
LFS :
42
LU :
27
DCON :
20
DCSFMS :
27
Décalage radial max. (mm) :
+0.10
Plaquettes à utiliser :
extérieure LCMT030203--E / intérieure LCMT030205--I
Reference :
S20-DRV140M-2-04
DC :
14
OAL :
92
LFS :
49
LU :
28
DCON :
20
DCSFMS :
27
Décalage radial max. (mm) :
+0.40
Plaquettes à utiliser :
extérieure SCMT040205--E / intérieure SCMT040209--I
Reference :
S20-DRV145M-2-04
DC :
14.5
OAL :
93
LFS :
50
LU :
29
DCON :
20
DCSFMS :
27
Décalage radial max. (mm) :
+0.35
Plaquettes à utiliser :
extérieure SCMT040205--E / intérieure SCMT040209--I
Reference :
S20-DRV150M-2-04
DC :
15
OAL :
94
LFS :
51
LU :
30
DCON :
20
DCSFMS :
27
Décalage radial max. (mm) :
+0.30
Plaquettes à utiliser :
extérieure SCMT040205--E / intérieure SCMT040209--I
Reference :
S20-DRV155M-2-04
DC :
15.5
OAL :
95
LFS :
52
LU :
31
DCON :
20
DCSFMS :
27
Décalage radial max. (mm) :
+0.25
Plaquettes à utiliser :
extérieure SCMT040205--E / intérieure SCMT040209--I
Reference :
S25-DRV160M-2-05
DC :
16
OAL :
110
LFS :
56
LU :
32
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.40
Plaquettes à utiliser :
extérieure SCMT050205--E / intérieure SCMT050210--I
Reference :
S25-DRV165M-2-05
DC :
16.5
OAL :
111
LFS :
57
LU :
33
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.35
Plaquettes à utiliser :
extérieure SCMT050205--E / intérieure SCMT050210--I
Reference :
S25-DRV170M-2-05
DC :
17
OAL :
112
LFS :
58
LU :
34
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.30
Plaquettes à utiliser :
extérieure SCMT050205--E / intérieure SCMT050210--I
Reference :
S25-DRV175M-2-05
DC :
17.5
OAL :
113
LFS :
59
LU :
35
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.25
Plaquettes à utiliser :
extérieure SCMT050205--E / intérieure SCMT050210--I
Reference :
S25-DRV180M-2-05
DC :
18
OAL :
114
LFS :
60
LU :
36
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.20
Plaquettes à utiliser :
extérieure SCMT050205--E / intérieure SCMT050210--I
Reference :
S25-DRV185M-2-05
DC :
18.5
OAL :
115
LFS :
61
LU :
37
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.15
Plaquettes à utiliser :
extérieure SCMT050205--E / intérieure SCMT050210--I
Reference :
S25-DRV190M-2-06
DC :
19
OAL :
113
LFS :
59
LU :
38
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.65
Plaquettes à utiliser :
extérieure SCMT060205--E / intérieure SCMT060210--I
Reference :
S25-DRV195M-2-06
DC :
19.5
OAL :
114
LFS :
60
LU :
39
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.60
Plaquettes à utiliser :
extérieure SCMT060205--E / intérieure SCMT060210--I
Reference :
S25-DRV200M-2-06
DC :
20
OAL :
115
LFS :
61
LU :
40
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.55
Plaquettes à utiliser :
extérieure SCMT060205--E / intérieure SCMT060210--I
Reference :
S25-DRV205M-2-06
DC :
20.5
OAL :
116
LFS :
62
LU :
41
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.50
Plaquettes à utiliser :
extérieure SCMT060205--E / intérieure SCMT060210--I
Reference :
S25-DRV210M-2-06
DC :
21
OAL :
117
LFS :
63
LU :
42
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.45
Plaquettes à utiliser :
extérieure SCMT060205--E / intérieure SCMT060210--I
Reference :
S25-DRV215M-2-06
DC :
21.5
OAL :
118
LFS :
64
LU :
43
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.35
Plaquettes à utiliser :
extérieure SCMT060205--E / intérieure SCMT060210--I
Reference :
S25-DRV220M-2-06
DC :
22
OAL :
119
LFS :
65
LU :
44
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.30
Plaquettes à utiliser :
extérieure SCMT060205--E / intérieure SCMT060210--I
Reference :
S25-DRV225M-2-07
DC :
22.5
OAL :
120
LFS :
66
LU :
45
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.90
Plaquettes à utiliser :
extérieure SCMT070305--E / intérieure SCMT070310--I
Reference :
S25-DRV230M-2-07
DC :
23
OAL :
121
LFS :
67
LU :
46
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.80
Plaquettes à utiliser :
extérieure SCMT070305--E / intérieure SCMT070310--I
Reference :
S25-DRV235M-2-07
DC :
23.5
OAL :
122
LFS :
68
LU :
47
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.75
Plaquettes à utiliser :
extérieure SCMT070305--E / intérieure SCMT070310--I
Reference :
S25-DRV240M-2-07
DC :
24
OAL :
123
LFS :
69
LU :
48
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.70
Plaquettes à utiliser :
extérieure SCMT070305--E / intérieure SCMT070310--I
Reference :
S25-DRV245M-2-07
DC :
24.5
OAL :
124
LFS :
70
LU :
49
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.65
Plaquettes à utiliser :
extérieure SCMT070305--E / intérieure SCMT070310--I
Reference :
S25-DRV250M-2-07
DC :
25
OAL :
125
LFS :
71
LU :
50
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.60
Plaquettes à utiliser :
extérieure SCMT070305--E / intérieure SCMT070310--I
Reference :
S25-DRV255M-2-07
DC :
25.5
OAL :
126
LFS :
72
LU :
51
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.50
Plaquettes à utiliser :
extérieure SCMT070305--E / intérieure SCMT070310--I
Reference :
S25-DRV260M-2-07
DC :
26
OAL :
127
LFS :
73
LU :
52
DCON :
25
DCSFMS :
32
Décalage radial max. (mm) :
+0.45
Plaquettes à utiliser :
extérieure SCMT070305--E / intérieure SCMT070310--I
Reference :
S32-DRV270M-2-09
DC :
27
OAL :
136
LFS :
77
LU :
54
DCON :
32
DCSFMS :
41
Décalage radial max. (mm) :
+1.05
Plaquettes à utiliser :
extérieure SCMT090405--E / intérieure SCMT090410--I
Reference :
S32-DRV280M-2-09
DC :
28
OAL :
138
LFS :
79
LU :
56
DCON :
32
DCSFMS :
41
Décalage radial max. (mm) :
+0.95
Plaquettes à utiliser :
extérieure SCMT090405--E / intérieure SCMT090410--I
Reference :
S32-DRV290M-2-09
DC :
29
OAL :
140
LFS :
81
LU :
58
DCON :
32
DCSFMS :
41
Décalage radial max. (mm) :
+0.85
Plaquettes à utiliser :
extérieure SCMT090405--E / intérieure SCMT090410--I
Reference :
S32-DRV300M-2-09
DC :
30
OAL :
142
LFS :
83
LU :
60
DCON :
32
DCSFMS :
41
Décalage radial max. (mm) :
+0.75
Plaquettes à utiliser :
extérieure SCMT090405--E / intérieure SCMT090410--I
Reference :
S32-DRV310M-2-09
DC :
31
OAL :
144
LFS :
85
LU :
62
DCON :
32
DCSFMS :
41
Décalage radial max. (mm) :
+0.60
Plaquettes à utiliser :
extérieure SCMT090405--E / intérieure SCMT090410--I
Reference :
S32-DRV320M-2-09
DC :
32
OAL :
146
LFS :
87
LU :
64
DCON :
32
DCSFMS :
41
Décalage radial max. (mm) :
+0.50
Plaquettes à utiliser :
extérieure SCMT090405--E / intérieure SCMT090410--I
Reference :
S40-DRV330M-2-11
DC :
33
OAL :
161
LFS :
92
LU :
66
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+1.25
Plaquettes à utiliser :
extérieure SCMT110406--E / intérieure SCMT110410--I
Reference :
S40-DRV340M-2-11
DC :
34
OAL :
163
LFS :
94
LU :
68
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+1.15
Plaquettes à utiliser :
extérieure SCMT110406--E / intérieure SCMT110410--I
Reference :
S40-DRV350M-2-11
DC :
35
OAL :
165
LFS :
96
LU :
70
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+1.00
Plaquettes à utiliser :
extérieure SCMT110406--E / intérieure SCMT110410--I
Reference :
S40-DRV360M-2-11
DC :
36
OAL :
167
LFS :
98
LU :
72
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+0.90
Plaquettes à utiliser :
extérieure SCMT110406--E / intérieure SCMT110410--I
Reference :
S40-DRV370M-2-11
DC :
37
OAL :
169
LFS :
100
LU :
74
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+0.80
Plaquettes à utiliser :
extérieure SCMT110406--E / intérieure SCMT110410--I
Reference :
S40-DRV380M-2-11
DC :
38
OAL :
171
LFS :
102
LU :
76
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+0.65
Plaquettes à utiliser :
extérieure SCMT110406--E / intérieure SCMT110410--I
Reference :
S40-DRV390M-2-11
DC :
39
OAL :
173
LFS :
104
LU :
78
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+0.55
Plaquettes à utiliser :
extérieure SCMT110406--E / intérieure SCMT110410--I
Reference :
S40-DRV400M-2-14
DC :
40
OAL :
181
LFS :
112
LU :
80
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+1.75
Plaquettes à utiliser :
extérieure SCMT140508--E / intérieure SCMT140510--I
Reference :
S40-DRV410M-2-14
DC :
41
OAL :
183
LFS :
114
LU :
82
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+1.60
Plaquettes à utiliser :
extérieure SCMT140508--E / intérieure SCMT140510--I
Reference :
S40-DRV420M-2-14
DC :
42
OAL :
185
LFS :
116
LU :
84
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+1.50
Plaquettes à utiliser :
extérieure SCMT140508--E / intérieure SCMT140510--I
Reference :
S40-DRV430M-2-14
DC :
43
OAL :
187
LFS :
118
LU :
86
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+1.40
Plaquettes à utiliser :
extérieure SCMT140508--E / intérieure SCMT140510--I
Reference :
S40-DRV440M-2-14
DC :
44
OAL :
189
LFS :
120
LU :
88
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+1.30
Plaquettes à utiliser :
extérieure SCMT140508--E / intérieure SCMT140510--I
Reference :
S40-DRV450M-2-14
DC :
45
OAL :
191
LFS :
122
LU :
90
DCON :
40
DCSFMS :
49
Décalage radial max. (mm) :
+1.15
Plaquettes à utiliser :
extérieure SCMT140508--E / intérieure SCMT140510--I
Reference :
S40-DRV460M-2-14
DC :
46
OAL :
193
LFS :
124
LU :
92
DCON :
40
DCSFMS :
54
Décalage radial max. (mm) :
+1.05
Plaquettes à utiliser :
extérieure SCMT140508--E / intérieure SCMT140510--I
Reference :
S40-DRV470M-2-14
DC :
47
OAL :
195
LFS :
126
LU :
94
DCON :
40
DCSFMS :
54
Décalage radial max. (mm) :
+0.95
Plaquettes à utiliser :
extérieure SCMT140508--E / intérieure SCMT140510--I
Reference :
S40-DRV480M-2-14
DC :
48
OAL :
197
LFS :
128
LU :
96
DCON :
40
DCSFMS :
54
Décalage radial max. (mm) :
+0.80
Plaquettes à utiliser :
extérieure SCMT140508--E / intérieure SCMT140510--I
Reference :
S40-DRV490M-2-14
DC :
49
OAL :
199
LFS :
130
LU :
98
DCON :
40
DCSFMS :
54
Décalage radial max. (mm) :
+0.70
Plaquettes à utiliser :
extérieure SCMT140508--E / intérieure SCMT140510--I
Reference :
S40-DRV500M-2-17
DC :
50
OAL :
198
LFS :
129
LU :
100
DCON :
40
DCSFMS :
59
Décalage radial max. (mm) :
+2.10
Plaquettes à utiliser :
extérieure SCMT170608--E / intérieure SCMT170610--I
Reference :
S40-DRV510M-2-17
DC :
51
OAL :
200
LFS :
131
LU :
102
DCON :
40
DCSFMS :
59
Décalage radial max. (mm) :
+1.95
Plaquettes à utiliser :
extérieure SCMT170608--E / intérieure SCMT170610--I
Reference :
S40-DRV520M-2-17
DC :
52
OAL :
202
LFS :
133
LU :
104
DCON :
40
DCSFMS :
59
Décalage radial max. (mm) :
+1.85
Plaquettes à utiliser :
extérieure SCMT170608--E / intérieure SCMT170610--I
Reference :
S40-DRV530M-2-17
DC :
53
OAL :
204
LFS :
135
LU :
106
DCON :
40
DCSFMS :
59
Décalage radial max. (mm) :
+1.75
Plaquettes à utiliser :
extérieure SCMT170608--E / intérieure SCMT170610--I
Reference :
S40-DRV540M-2-17
DC :
54
OAL :
206
LFS :
137
LU :
108
DCON :
40
DCSFMS :
59
Décalage radial max. (mm) :
+1.65
Plaquettes à utiliser :
extérieure SCMT170608--E / intérieure SCMT170610--I
Reference :
S40-DRV550M-2-17
DC :
55
OAL :
208
LFS :
139
LU :
110
DCON :
40
DCSFMS :
59
Décalage radial max. (mm) :
+1.50
Plaquettes à utiliser :
extérieure SCMT170608--E / intérieure SCMT170610--I
Reference :
S40-DRV560M-2-17
DC :
56
OAL :
210
LFS :
141
LU :
112
DCON :
40
DCSFMS :
59
Décalage radial max. (mm) :
+1.40
Plaquettes à utiliser :
extérieure SCMT170608--E / intérieure SCMT170610--I
Reference :
S40-DRV570M-2-17
DC :
57
OAL :
212
LFS :
143
LU :
114
DCON :
40
DCSFMS :
64
Décalage radial max. (mm) :
+1.30
Plaquettes à utiliser :
extérieure SCMT170608--E / intérieure SCMT170610--I
Reference :
S40-DRV580M-2-17
DC :
58
OAL :
214
LFS :
145
LU :
116
DCON :
40
DCSFMS :
64
Décalage radial max. (mm) :
+1.15
Plaquettes à utiliser :
extérieure SCMT170608--E / intérieure SCMT170610--I
Reference :
S40-DRV590M-2-17
DC :
59
OAL :
216
LFS :
147
LU :
118
DCON :
40
DCSFMS :
64
Décalage radial max. (mm) :
+1.05
Plaquettes à utiliser :
extérieure SCMT170608--E / intérieure SCMT170610--I
Reference :
S40-DRV600M-2-17
DC :
60
OAL :
218
LFS :
149
LU :
120
DCON :
40
DCSFMS :
64
Décalage radial max. (mm) :
+0.95
Plaquettes à utiliser :
extérieure SCMT170608--E / intérieure SCMT170610--I
