3134 - mandrin pour fraise vissable hsk 63 forme a+c
DESCRIPTIF PRODUIT

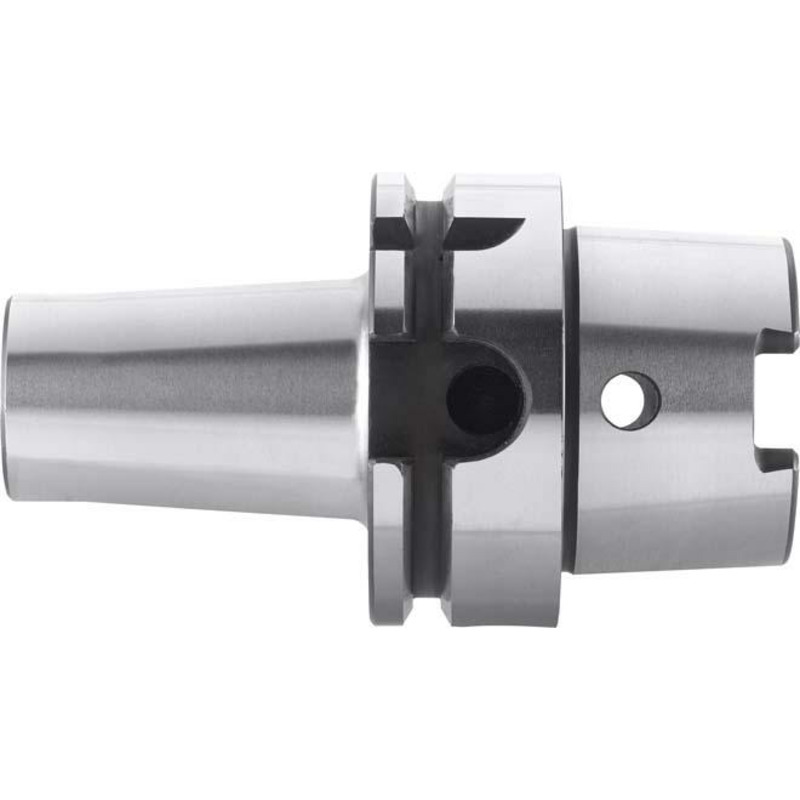

Mandrin porte-outils pour fraises vissables
Modèle : en acier de cémentation spécial pour les éléments de construction fortement sollicités avec une résistance à la traction du noyau d'un minimum de 1000 N/mm². Grande précision de répétabilité lors du changement d'outils. Positionnement axial fixe par appui plan.
Tolérance d'angle de cône : AT3
Rugosité de la surface du cône : Ra < 0,001 mm
Trempé : 58 ± 2 HRC
Pour le montage d'outils avec filetage de serrage.
Verfeinern Sie Ihre Suche, indem Sie die gewünschten Eigenschaften in der Tabelle auswählen
Référence
HSK
M
L (mm)
A (mm)
d (mm)
D (mm)
D1 (mm)
Référence :
6331340001
HSK :
63
M :
M6
L (mm) :
25
A (mm) :
51
d (mm) :
6,6
D (mm) :
10
D1 (mm) :
Référence :
6331340004
HSK :
63
M :
M6
L (mm) :
50
A (mm) :
76
d (mm) :
6,5
D (mm) :
10
D1 (mm) :
Référence :
6331340007
HSK :
63
M :
M6
L (mm) :
75
A (mm) :
101
d (mm) :
6,5
D (mm) :
10
D1 (mm) :
Référence :
6331340010
HSK :
63
M :
M8
L (mm) :
50
A (mm) :
76
d (mm) :
8,5
D (mm) :
13
D1 (mm) :
23
Référence :
6331340013
HSK :
63
M :
M8
L (mm) :
75
A (mm) :
101
d (mm) :
8,5
D (mm) :
13
D1 (mm) :
23
Référence :
6331340016
HSK :
63
M :
M8
L (mm) :
100
A (mm) :
126
d (mm) :
8,5
D (mm) :
13
D1 (mm) :
26
Référence :
6331340019
HSK :
63
M :
M10
L (mm) :
50
A (mm) :
76
d (mm) :
10,5
D (mm) :
18
D1 (mm) :
23
Référence :
6331340022
HSK :
63
M :
M10
L (mm) :
75
A (mm) :
101
d (mm) :
10,5
D (mm) :
18
D1 (mm) :
28
Référence :
6331340025
HSK :
63
M :
M10
L (mm) :
100
A (mm) :
126
d (mm) :
10,5
D (mm) :
18
D1 (mm) :
32
Référence :
6331340028
HSK :
63
M :
M12
L (mm) :
50
A (mm) :
76
d (mm) :
12,5
D (mm) :
21
D1 (mm) :
24
Référence :
6331340031
HSK :
63
M :
M12
L (mm) :
75
A (mm) :
101
d (mm) :
12,5
D (mm) :
21
D1 (mm) :
31
Référence :
6331340034
HSK :
63
M :
M12
L (mm) :
100
A (mm) :
126
d (mm) :
12,5
D (mm) :
21
D1 (mm) :
33
Référence :
6331340037
HSK :
63
M :
M16
L (mm) :
50
A (mm) :
76
d (mm) :
17
D (mm) :
29
D1 (mm) :
34
Référence :
6331340040
HSK :
63
M :
M16
L (mm) :
75
A (mm) :
101
d (mm) :
17
D (mm) :
29
D1 (mm) :
34
Référence :
6331340043
HSK :
63
M :
M16
L (mm) :
100
A (mm) :
126
d (mm) :
17
D (mm) :
29
D1 (mm) :
34
